Проволочно-вырезной электроэрозионный станок Max See FW/BFW 325

производитель
Доставка и оплата
Способ оплаты: безналичный расчет.

Доставка:

в течение 10 дней, при наличии товара на складе.
* сроки согласовываются индивидуально

Тел: +7 (495) 647 88 55


Проволочно-вырезные станки с высокими эксплуатационными характеристиками. Мы обеспечиваем обработку деталей с высокой точностью и качеством.

Особенности серии

  • Удобный интерфейс программирования
  • Руководство с диалоговой программой и онлайн помощью на мониторе
  • Машинный язык, совместимый с другими ЧПУ
  • Обеспечение макрофункциями по заказу
  • Функция автоматического обнаружения
  • Все команды и данные ввода-вывода записываются в компьютер для отслеживания
  • Четкое сообщение на мониторе при подаче предупреждающего сигнала. Кроме того, возможно отображение вариантов устранения неполадок на мониторе
  • Отслеживание качества воды в баке и замена ионообменной смолы при необходимости. На мониторе появится сообщение

Характеристики станков

  • Рабочий стол из нержавеющей стали закален и точно отшлифован для предотвращения деформации и обеспечения высокой точности обработки
  • Полуавтоматическая система подачи проволоки
  • Простота в использовании и удобство для ТО
  • Благодаря высокоточным линейным направляющим и ШВП обеспечивается возможность обработки более крупных и тяжелых заготовок на рабочем столе
  • Рабочий стол прямоугольного типа для крепления заготовки в любой точке стола при обработке в ручном режиме управления
  • Обеспечение высокого качества обработанной поверхности даже при использовании различных видов обработки
  • Высокая точность измерительных линеек по 5 осям. Точность обработки на станке не снижается при длительном сроке эксплуатации

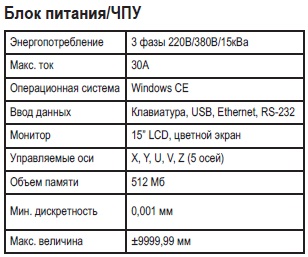

Характеристики системы управления

  • Особая высокоэффективная конструкция
  • Для обеспечения высокого качества проверка производится с использованием выравнивания по лазерному лучу
  • Легко читаемое изображение на экране демонстрирует всю информацию по обработке. Кроме того, одновременно могут отслеживаться координаты и графическая программа. Графическое изображение может масштабироваться
  • Обеспечение интерфейса, совместимого с ПК, и переключение на управление полностью от ПК, RS-232 и CAD/CAM

Требования к идеальной окружающей среде

Климат:

  1. Рекомендуемая температура 20±1°С
  2. Влажность менее 75%
  3. Избегать попадания прямых солнечных лучей
  4. Помещение с низким уровнем пыли
  5. Минимальные вибрации пола

Заземление:

  1. Сопротивление заземляющего контура менее 100 м
  2. Сечение заземляющего контура 14 мм2
  3. Независимое заземление



fw_bfw325_3_1.jpg Конструкция привода аналогична швейцарским станкам. Использование измерительных линеек по 3 осям для обеспечения точности и достижения замкнутого цикла.
fw_bfw325_3_2.jpg Для всех 5 осей используются швейцарские линейные направляющие. Шабрение поверхности линейных направляющих для достижения стабильной точности.
fw_bfw325_3_3.jpg Привод осей с использованием высокоточного прецизионного механизма.
fw_bfw325_3_4.jpg Устройство водяного охлаждения помогает снизить долю отклонений при резке деталей.
fw_bfw325_3_5.jpg Определение параллельности линейных направляющих.
fw_bfw325_3_6.jpg Удобный многофункциональный интерфейс оператора обеспечивает простоту в эксплуатации.
Тип обработки cтруйный
Макс. габариты заготовки (мм) 800x550x200;
Макс. масса заготовки (кг) 350
Расстояние от пола до поверхности стола (мм) 900
Перемещение по осям X и Y (мм) 350x250
Перемещение по оси Z (мм) 200
Перемещение по осям U и V 50x50
Скорость быстрого перемещения стола (мм/мин) 800
Макс. конус (градус) ±17/60 мм
Макс. скорость движения проволоки (мм/сек) 400
Натяжение проволоки (г) 2000
Диаметры проволоки (мм) 0,15 - 0,3
Объем диэлектрика (л) 420
Масса станка нетто (кг) 1800
Размеры станка (ДхШхВ), мм 3100x2400x2400
Размер стола (мм) 560×410
Контроль проводимости/температуры жидкости автоматический
Материал фильтров бумага
Объем ионообменной смолы (л) 10
  • Автоматическая вертикальная настройка проволоки - 1 к-т
  • Направляющие для проволоки Ø 0,25 мм - 1 к-т
  • Дистанционный контроллер - 1 к-т
  • Руководство по эксплуатации на русском языке - 1 шт
  • Инструмент для обслуживания станка - 1 к-т
  • Бухта проволоки 0,25 мм - 1 шт
  • Фильтр - 2 шт
  • Верхнее и нижнее сопла - 1 к-т
  • Токоподводящие пластины - 2 шт
  • Крепеж - 1 к-т
  • Стабилизатор напряжения - 1 шт
  • Охладитель - 1 к-т
  • Программное обеспечение CAD/CAM
  • Поворотный стол (ось В)
  • Возможность работы с 15 кг бухтами
  • Компактное исполнение станка (доступно для 325 и 530)
  • Блок улучшения шероховатости до Ra 0,3 мкм
  • Мониторинг работы станка в реальном времени
  • Автоматическая заправка проволоки (исполнение станков серий BFW и BSW)
