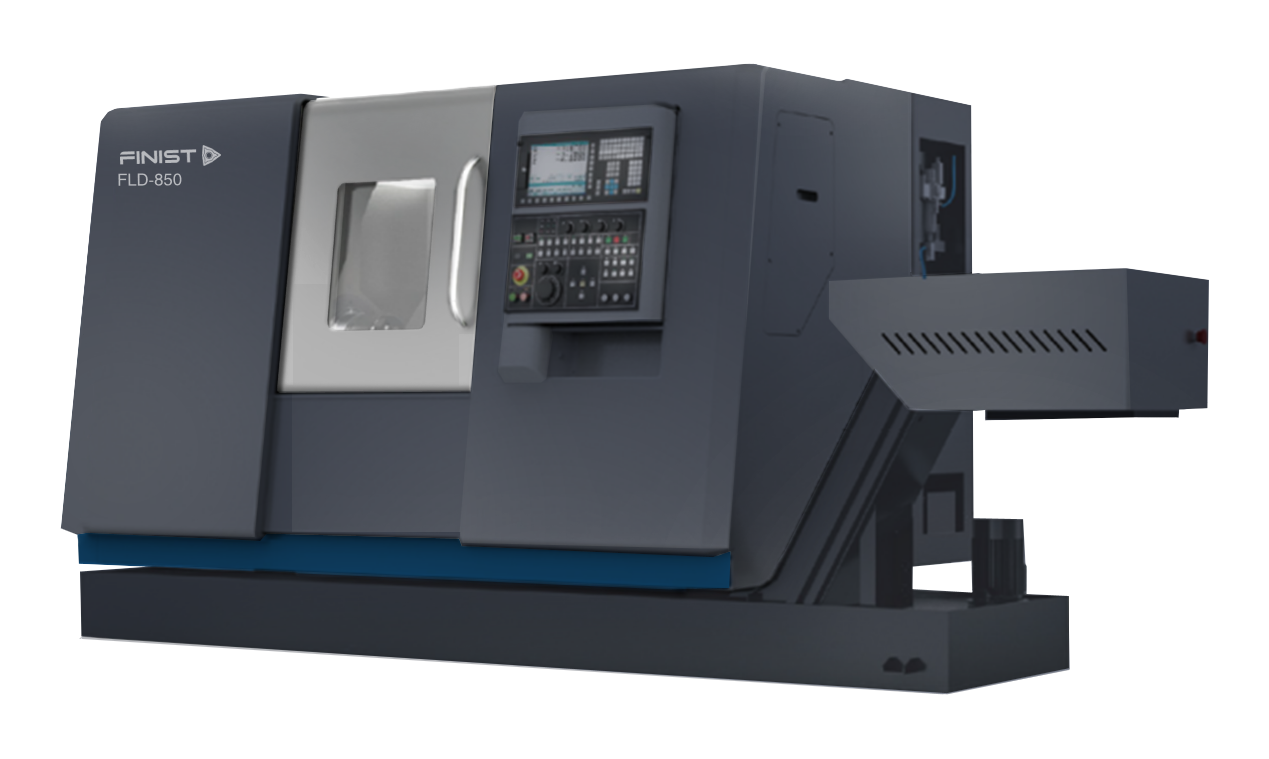

Токарный обрабатывающий центр Finist ЧПУ FLD-850
производитель
серия
В наличии
товар на складе
Назначение станка
Станок предназначен для обработки тел вращения цилиндрической, конической и фасонной формы с максимальным диаметром до 390 мм и длиной 500 мм. На станке возможно обрабатывать такие материалы как сталь, чугун, цветные металлы.
Система управления
Станок оснащен современной системой ЧПУ фирмы FANUC (Япония) на базе промышленного компьютера. Система ЧПУ FANUC имеет широчайший ассортимент прикладных функций. Интуитивно понятный интерфейс позволяет быстро подготовить кадры предприятия для программирования и работы на станке.
Основные характеристики
Станок оснащен 12-позиционной револьверной головкой, предназначенной для крепления инструмента, и трехкулачковым патроном диаметром 8 дюймов. Наклонная станина обеспечивает беспрепятственный отвод стружки из зоны резания. Роликовые направляющие по осям X/Z обеспечивают высокую скорость и точность перемещений. Станок предназначен для использования в мелкосерийном, серийном, крупносерийном и в массовом производстве.
| Технические параметры | |
|---|---|
| Конус шпинделя | А2-6 |
| Частота вращения шпинделя (мин‾¹) | 5-4500 |
| Крутящий момент (Нм) | 112 |
| Мощность шпинделя (кВт) | 11/15 |
| Диаметр патрона (мм) | 210 |
| Диаметр отверстия шпинделя (мм) | 74 |
| Диаметр подшипника шпинделя (мм) | 100 |
| Смазка подшипника | консистентная |
| Зона обработки | |
|---|---|
| Максимальный диаметр над станиной (мм) | 576 |
| Максимальный диаметр обработки (мм) | 348 |
| Рекомендуемый диаметр обработки (мм) | 200 |
| Максимальная длина обработки (мм) | 500 |
| Максимальный диаметр прутка (мм) | 51/65(опц) |
| Перемещение по оси Z (мм) | 525 |
| Перемещение по оси X (мм) | 225 |
| Перемещение по оси Y (мм) | ±35 |
| ШВП | |
|---|---|
| Диаметр и шаг винта по оси X/Z (мм) | 32х10 |
| Ускоренные перемещения | |
|---|---|
| Ускоренное перемещение по оси Z (м/мин) | 30 |
| Ускоренное перемещение по оси X (м/мин) | 30 |
| Задняя бабка | |
|---|---|
| Перемещение (мм) | 500 |
| Тип | Гидравлическая |
| Усилие (Н) | 4000 |
| Конус | МТ4 |
| Револьверная головка без приводного инструмента | |
|---|---|
| Тип | Pragati |
| Количество инструментов (шт) | 12 |
| Сечение державки (мм) | 25 |
| Револьверная головка с приводным инструментом (опц) | |
|---|---|
| Приводной инструмент | Sauter |
| Количество приводных инструментов (шт) | 12 |
| Тип крепления | ВМТ55 |
| Усилие зажима (Н) | 4000 |
| Сечение державки (мм) | 25 |
| Частота вращения (мин‾¹) | 3000 |
| Мощность привода (кВт) | 3 |
| Крутящий момент (Нм) | 20 |
| Электропитание | |
|---|---|
| Напряжение (В) | 380±10% |
| Частота (Гц) | 50 |
| Потребляемая мощность (кВА) | 25 |
| Гидравлическая система | |
|---|---|
| Давление (бар) | 45/55 |
| Емкость (л) | 35 |
| Производительность (л/мин) | 24 |
| Подача СОЖ | |
|---|---|
| Емкость бака (л) | 180 |
| Производительность (л/мин) | 30 |
| Давление (бар) | 5 |
| Другие данные | |
|---|---|
| Система ЧПУ | Fanuc |
| Длина (мм) | 2750 |
| Ширина (мм) | 1700 |
| Высота (мм) | 1850 |
| Масса (кг) | 4000 |
- Замена патрона 8" на 10"
- Программируемая задняя бабка
- Замена револьверной головки Sauter BMT55/VDI40 на приводную
- Ось Y (+/-35мм)
- Стружечный конвейер (задний)
- Магнитный стружечный конвейер (задний)
- Магнитный стружечный конвейер (правый)
- Уловитель деталей
- Устройство настройки инструмента Renishaw
