Вертикальный токарный станок с ЧПУ Hwacheon VT-950 MC
Серия VT 950/1150
Вертикальные токарные станки с ЧПУ
Вертикальный токарный центр с патроном 24”– 50” и коробкой скоростей. Станки могут выполнять множество сложных переходов – от точения до фрезерования и сверления за один установ. Благодаря жёсткой конструкции эти станки могут сократить время процесса обработки и сделать работу более точной и эффективной.
Конфигурация изделия
Любой станок может быть скомплектован согласно вашим требованиям.
Обработка на тяжелых режимах больших заготовок
Вертикальные токарные центры VT-950/1150 являются идеальными станками для работ с крупногабаритными заготовками. Имея прецизионные, с ручным шабрением, и полированные направляющие по всем осям. Уникальная монолитная станина достаточно жесткая и стабильная, хорошо поглощает вибрацию. Передовая система «воздушной подушки» компании Hwacheon позволяет выполнять бесперебойную и плавную обработку.
1 Редуктор/Тяжелое машиностроение/SCM415
2 Револьверная головка BMT85 для точения и фрезерования
3 Фланец/Образец/SM45C
4 50” Патрон
5 Поршень/Энергетика/FCD700
|
Прямоугольная конструкция направляющих включает систему воздушной подушки Жесткие прямоугольные направляющие по всем осям плюс технология воздушной подушки от Hwacheon ограничивает возникновение вибрации и тепловой деформации. |
Конструкция станка повышенной жесткости
Токарный центр VT-950/1150 спроектирован с учётом потребностей клиентов. Удобная конструкция станка и широкий выбор опций служат выполнению более быстрой и точной обработки.
Быстрое удаление стружки
Широкий наклонный подвижный кожух и смыв стружки с двух сторон шпинделя удаляет стружку быстро и эффективно.
Промывка станины станка
Наилучшие функции фрезерования в своем классе
|
Система фрезерования станков VT-950 и 1150 управляется мощным мотором, ось С с индексацией 0.001 градуса позволяет производить операции по трем осям одновременно. Вертикальные токарные центры VT-950/1150 выполняют точение, фрезерование, сверление и нарезание резьбы за один установ. |

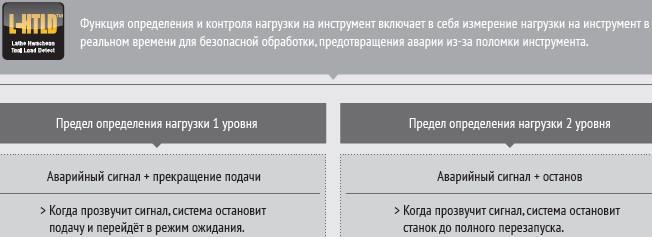

L-HTLD: Контроль нагрузки на инструмент (Опция)
| Технические параметры | |
|---|---|
| Наибольший диаметр над станиной (мм) | Ø1,100 |
| Макс. диаметр обработки (мм) | Ø950 |
| Стандартный диаметр обработки (мм) | Ø700 |
| Макс. длина обработки (мм) | 850 |
| Диаметр патрона (дюймы) | [24"] [32''] |
| Шпиндель | |
|---|---|
| Тип конуса | Ø380 плоский |
| Макс. скорость вращения (мин-1) | 1125 |
| Внутренний диаметр подшипника шпинделя (мм) | Ø200 |
| Двигатель шпинделя (кВт) | [30] [22] |
| Револьверная головка | |
|---|---|
| Количество позиций (шт.) | 12 |
| Размер инструмента (мм) | 32 × Ø60 |
| Время индексации (сек) | 0.18 |
| Скорость подачи | |
|---|---|
| Быстрое перемещение (X/Z) м/мин | 24 / 24 |
| Максимальный ход (X/Z) мм | 505 / 850 |
| Фрезерование и сверление (опция) | |
|---|---|
| Двигатель шпинделя (кВт) | [7.5 / 5.5] [11 / 7.5] |
| Макс. скорость вращения (мин-1) | 3000 |
| Макс диаметр сверла/метчика (мм) | Ø32 х M24 |
| Мин. угол индексации ˚ (град) | 0.001˚ |
| Емкость бака | |
|---|---|
| Бак смазки (л) | 12 |
| Гидравлика (л) | 50 |
| СОЖ (л) | 450 |
| Источники питания | |
|---|---|
| Потребляемая мощность (кВа) | 75 |
| Габариты | |
|---|---|
| Высота (мм) | 3,320 |
| Площадь (Длина х Ширина) мм | 2,620 x 3,552 |
| Масса (кг) | 15,100 |
| Система ЧПУ | Fanuc 0i-TD |
- Воздушный пистолет
- Система подачи СОЖ
- Блокировка двери
- Педаль-переключатель
- Насос подачи СОЖ высокого давления 6 бар
- Гидроустройство 40 кг/см2
- Гидравлический патрон & цилиндр (24'' сплошной)
- Гидравлический патрон & цилиндр (40'' сплошной)
- Смазочное устройство
- Комплект установочных опор
- Линейки по осям X / Z
- Manual Guide i диалоговое программирование
- 10.4’’ ЖКД монитор
- Руководство по эксплуатации и перечень запасных частей
- Сигнальная лампа двухцветная (красный, зеленый)
- Система охлаждения шпинделя
- Комплект мягких кулачков (24'')
- Комплект мягких кулачков (40'')
- Комплект инструментов и ящик
- Инструментальная система
- Револьверная головка 12 поз.
- Рабочее освещение
- Трансформатор
- Устройство обдува воздухом
- Автоматическая дверь
- Стружечный конвейер и ящик (задний)
- Стружечный конвейер и ящик (боковой)
- Переключатель усилия зажима в патроне
- Датчик регулировки давления на патроне
- Коррекция усилия зажима в патроне
- Пистолет СОЖ
- Насос подачи СОЖ высокого давления 15 бар
- Гидравлический патрон 32''/50'' сплошной
- Патрон с независимыми кулачками 32’’ (4-кулачковый)
- Патрон с независимыми кулачками 40’’/50’’ (4-кулачковый)
- Функция L-HTLD (Lathe-Hwacheon определение нагрузки на инструмент)
- Оптические линейки по осям X / Z
- Уловитель масляного тумана
- Охладитель ЧПУ
- Комплект жестких кулачков - 32''
- Комплект жестких кулачков — 32'' /40'' / 50''
- Сигнальная лампа трехцветная (красный, зеленый, желтый)
- Контроль износа инструмента
- Счетчик инструмента и деталей (внешний/внутренний)
- Устройство привязки инструментов (автоматическое)
- Функция приводного инструмента и ось С, (0,001°) Опц. 1: двигатель α6 / 10,000i
- Державка приводного инструмента (осевая / радиальная)
- Державка для U-сверла
Опц. 2: двигатель α8 / 10,000i
