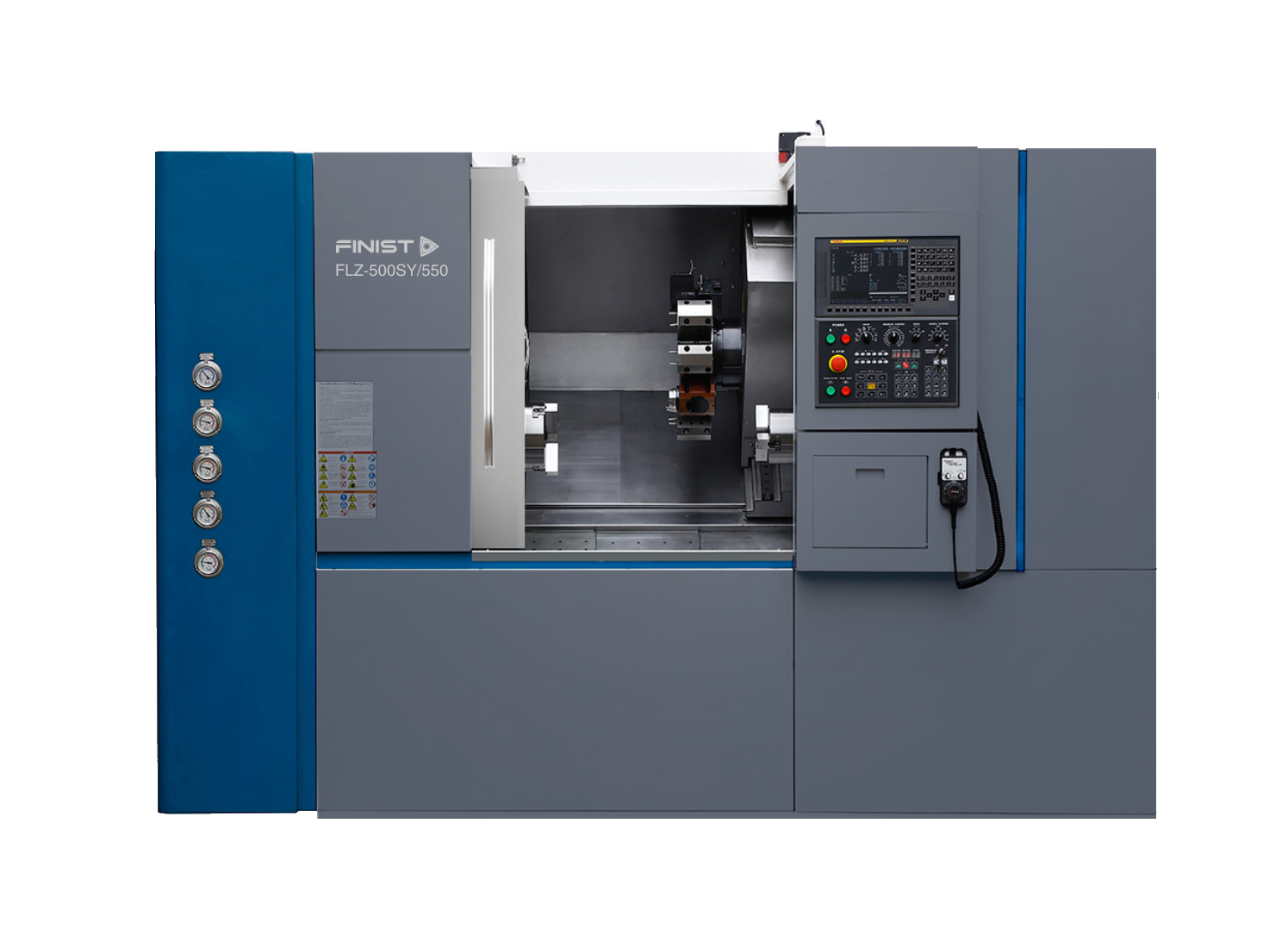

Токарный обрабатывающий центр с ЧПУ FINIST FLZ-500SY/550
НАЗНАЧЕНИЕ СТАНКА
Станок предназначен для обработки тел вращения цилиндрической, конической и фасонной формы.
На станке возможно обрабатывать такие материалы как сталь, чугун, цветные металлы.
СИСТЕМА УПРАВЛЕНИЯ
Станок оснащен современной системой ЧПУ фирмы FANUC (Япония) на базе промышленного компьютера.
Система ЧПУ FANUC имеет широчайший ассортимент прикладных функций. Интуитивно понятный интерфейс позволяет быстро подготовить кадры предприятия для программирования и работы на станке.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Станок оснащен 12-позиционной револьверной головкой, предназначенной для крепления инструмента, и 3-кулачковым патроном диаметром 8 дюймов. Наклонная станина обеспечивает беспрепятственный отвод стружки из зоны резания. Роликовые направляющие по осям X/Z обеспечивают высокую скорость и точность перемещений.
Главный шпиндельный узел разработан для выполнения широкого спектра операций. Жесткая конструкция мотор-шпинделя обеспечивает непревзойденный уровень производительности. Для работы мотор-шпинделя не применяются зубчатая или ременная передачи, недостатком которых является вибрация во время обработки. А меньшее количество деталей шпиндельного узла обеспечивает более высокую надежность.
Станок предназначен для использования в мелкосерийном, серийном, крупносерийном и в массовом производстве.
| Рабочая зона | |
|---|---|
| Макс. диаметр над станиной (мм) | 550 |
| Макс. диаметр над суппортом (мм) | 460 |
| Максимальная длина обработки (мм) | 550 |
| Максимальный диаметр прутка (мм) | 52 |
| Перемещения | |
|---|---|
| По оси X (мм) | 200 |
| По оси Z (мм) | 550 |
| По оси Y (мм) | 140 (±70) |
| Шпиндель | |
|---|---|
| Размер патрона главного шпинделя (дюйм) | 8 |
| Макс. частота вращения (мин̄ ¹) | 4 000 |
| Тип торца шпинделя | A2-6 |
| Диаметр отверстия в шпинделе (мм) | 66 |
| Противошпиндель | |
|---|---|
| Размер патрона (дюйм) | 6 |
| Диаметр отверстия в шпинделе (мм) | 55 |
| Макс. частота вращения (мин̄ ¹) | 5 000 |
| Тип торца шпинделя | А2-5 |
| Перемещение (мм) | 550 |
| Быстрое перемещение (м/мин) | 30 |
| Револьверная головка | |
|---|---|
| Кол-во позиций инструмента | 12 |
| Тип крепления | BMT 55 |
| Мощность приводного инструмента (кВт) | 3.7 |
| Частота вращения приводного инструмента (мин̄ ¹) | 5 000 |
| Точность | |
|---|---|
| Точность позиционирования (мм) | ±0.006 |
| Повторяемость (мм) | ±0.004 |
| Подача | |
|---|---|
| Быстрое перемещение X/Z/Y (м/мин) | 20/20/12 |
| Двигатели | |
|---|---|
| Мощность двигателя главного шпинделя (кВт) | 22/30 |
| Габариты станка | |
|---|---|
| Высота станка (мм) | 2 250 |
| Занимаемая площадь (мм) | 3 100 x 2 000 |
| Масса станка (кг) | 5 300 |
- Система ЧПУ Siemens
- Система ЧПУ Syntec
- Конвейер для стружки
- Датчик измерения инструмента Renishaw
- Податчик прутка
- Кондиционер электрошкафа
- Уловитель деталей
- Осевой приводной блок
- Радиальный приводной блок
- Держатель инструмента (ID/OD/End)
- Каленые кулачки
- Сепаратор СОЖ
- Пистолет СОЖ
