Многофункциональный обрабатывающий центр с ЧПУ с возможностью 5-осевой обработки Hwacheon HMP-3600
Серия HMP 3600
Многофункциональные обрабатывающие центры с ЧПУ с возможностью 5-осевой обработки
Серия HMP позволяет производить торцевое фрезерование сложных заготовок в пяти осях за один установ. Станок имеет большой выбор фрезерных головок, которые заказываются дополнительно, согласно требованию заказчика. Оборудование позволит сделать ваше производство более прогрессивным и точным благодаря тому, что в конструкции станка применены передовые технологии: автоматическая система балансировки траверсы (ось Вт), система гидростатических подшипников в опорах подвижного стола, адаптивные функции ЧПУ.

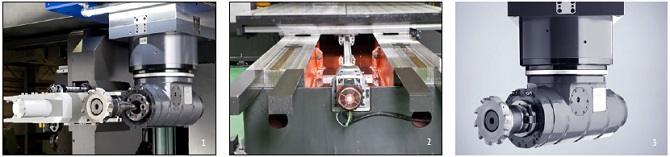

1 Устройство автоматической смены инструмента.
2 Станина с направляющими скольжения

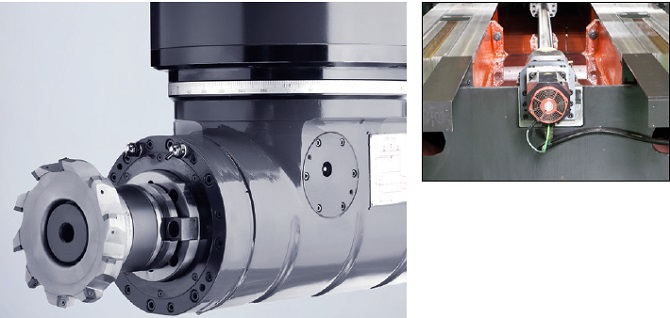

3 Угловая фрезерная головка (72х5° дискретность)
| Технические характеристики | |
|---|---|
| Расстояние между колоннами (мм) | 3600 |
| Расстояний от поверхности стола до торца шпинделя (мм) | 2000 |
| Перемещение | |
|---|---|
| По оси Y (траверса) мм | 4700 |
| По оси Z (суппорт) мм | 800 |
| По оси Вт (ползун) мм | 1500 |
| Быстрые перемещения (X/Y/Z/Вт) м/мин | 16 / 16 / 10 / 3 |
| Рабочая подача (X/Y/Z/Вт) м/мин | 10 / 10 / 10 / 3 |
| По оси Х (стол) мм | [5650] [6650] [7650] [8650] [9650] [10650] |
| Стол | |
|---|---|
| Ширина стола (мм) | 3000 |
| Размеры Т-паза (мм) | 24H7 |
| Длина стола (мм) | [5000] [6000] [7000] [8000] [9000] [10000] |
| Максимальная нагрузка на стол (т) | [30] [40] |
| Шпиндель | |
|---|---|
| Мощность шпинделя (кВт) | 26 / 22 |
| Скорость шпинделя (об/мин) | 3000 |
| Сечение инструмента (мм) | 400 x 400 |
| Устройство автоматической смены инструмента | |
|---|---|
| Кол-во инструментов (шт) | 40 |
| Максимальный размер инструмента (мм) | 400 |
| Максимальный вес инструмента (кг) | 25 |
| Тип хвостовика инструмента | 7/24Taper BT-50 |
| Максимальный диаметр инструмента (при свободном/ с заполненным) мм | Ø130 / Ø250 |
| Время смены инструмента (от инструмента к инструменту) сек | 10 |
| Характеристики двигателя | |
|---|---|
| Двигатель по осям (X/Y/Z/W¹/W²) кВт | 14 / 5.5 / 5.5 / 5.5 / 9 |
| Насос охлаждения суппорта (кВт) | 1.5 |
| Насос охлаждения шпинделя (кВт) | 0.4 |
| Объем бака | |
|---|---|
| Бак охлаждения шпинделя (л) | 120 |
| Бак смазки/Бак гидравлики (л) | 12 x 3ea / 450 |
| Бак СОЖ/ Бак гидравлики (л) | 1,200 / 600 |
| Потребляемая мощность | |
|---|---|
| Мощность (кВа) | 95 |
| Напряжение (В) | 380V |
| Воздух (давление х расход) | 5~7kgf/cm2 x 690Nℓ/min |
| Габаритные размеры | |
|---|---|
| Высота (мм) | 7530 |
| Ширина (мм) | 10250 |
| Вес станка (кг) | [100000] [110000] [120500] [140400] [170000] [209000] |
| Контроллер ЧПУ | Fanuc 31i |
| Длина (мм) | [16920] [18920] [20920] [22920] [24920] [26920] |
- Индексация на шпинделе (72 х 5° дискретность)
- Внешняя система охлаждения
- Обдув воздухом
- Гидравлическая станция
- Гидростатическая станция
- Телескопический кожух
- Маховик ручной
- Подвесная стойка ЧПУ
- Освежение рабочей зоны
- Сигнальная лампа (трехцветная)
- Комплект инструмента для обслуживания станка
- Комплект установочных уровневых опор
- Угловая фрезерная головка – 1шт. (2000 об/мин)
- Устройство автоматической смены инструмента
- Контроллер ЧПУ: Fanuc 31i
- Универсальная фрезерная головка
- Мелкогабаритная фрезерная головка
- Выносная фрезерная головка
- Двухсторонняя фрезерная головка
- Специальная фрезерная головка
- Расточная система
- Устройство автоматической смены инструмента (60, 90, 120 шт.)
- Стружечный конвейер
- Корзина для удаления стружки
- Устройство автоматического измерения длины инструмента
- Устройство автоматического измерения заготовки
- Система измерительных линеек
- Кондиционер ЧПУ
- Автоматическая система смены фрезерных головок (2,3,4,5,6,7 шт.)
- Подача СОЖ высокого давления через шпиндель
- Фрезерный шпиндель : 6000/10000 об/мин
- Гофрированные кожухи по оси Z
- Угловая фрезерная головка: 6000 об/мин
- Трансформатор
- PCU 50 (встроенный жёсткий диск)
- Контроллер ЧПУ: Siemens – 840Dsl
