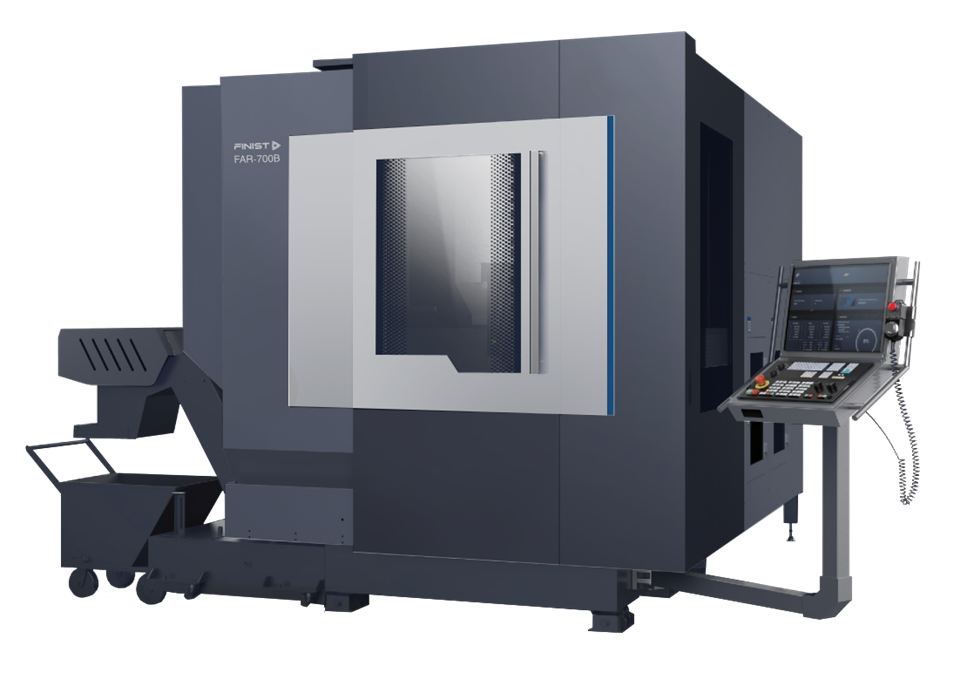

Finist FAR-700B 5-осевой фрезерный обрабатывающий центр ЧПУ
производитель
серия
Станок обладает широкими технологическими возможностями и предназначен для высокопроизводительного выполнения фрезерных и сверлильно-расточных операций при обработке деталей различной степени сложности.
Главный привод
Устройство автоматической смены инструмента
Жесткость конструкции
Наклонно-поворотный стол
Габаритные размеры
Главный привод
- шпиндельный узел обладает высокой жесткостью и мощностью и позволяет проводить высокопроизводительное фрезерование, жесткое нарезание резьбы;
- мощность – 13/18.5кВт;
- частота вращения 12 000 мин-1;
- система масленого охлаждения.
Устройство автоматической смены инструмента
- количество позиций инструмента в магазине 24(опция 30) шт.
- время смены инструмента (от стружки к стружке) 4 сек.
- Хвостовик инструментальной оправки: - BТ 40
Жесткость конструкции
- Чугунная станина
- Направляющие по линейным осям роликовые
- Шесть опор станины
Наклонно-поворотный стол
- возможность обработки в пяти осях
- встроенный мотор по осям B и С
- крутящий момент по оси B-2500Нм , по оси С -700 Нм
- максимальный диаметр заготовки: 700
- масленое охлаждение приводов

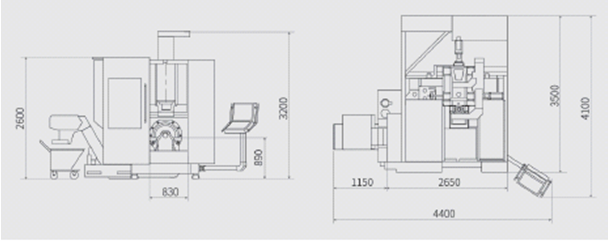

Габаритные размеры
| Технологические возможности | |
|---|---|
| Перемещение по осям X\Y\Z (мм) | 700 / 600 / 500 |
| Перемещение по оси B (градус) | -35 / +110 |
| Перемещение по оси С (градус) | 360 |
| Расстояние от пола до поверхности стола | 728 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 150-650 |
| Рабочий стол | |
|---|---|
| Размер поверхности стола (мм) | Ø 700 |
| Максимальная горизонтальная нагрузка (кг) | 800 |
| Максимальная вертикальная нагрузка (кг) | 500 |
| Т-образный паз (мм) | 8 х 14Н8 |
| Главный шпиндель | |
|---|---|
| Максимальная скорость вращения шпинделя (об/мин) | 12000 |
| Тип конуса | BT-40 |
| Мощность двигателя шпинделя (S1/S6), кВт | 13/18.5 |
| Максимальный крутящий момент, Нм | 98 |
| Подачи | |
|---|---|
| Скорость перемещений по осям (X/Y/Z), м/мин | 36 / 36 / 36 |
| Максимальная скорость по оси (B/С), об/мин | 80/80 |
| Точность позиционирования по осям (X/Y/Z) ISO10791-4/ GB/T 20957 (мм) | 0,006 |
| Точность позиционирования по осям (B/С) ISO10791-4/ GB/T 20957 (сек) | 7 |
| Точность повторного позиционирования по осям (В/С) ISO10791-4/ GB/T 20957 (сек) | 5 |
| Система смены инструмента | |
|---|---|
| Хвостовик инструмента | BT-40 |
| Количество инструментов | 24(опция 30) |
| Максимальный диаметр инструмента (мм) | Ø75 - Ø150 |
| Максимальная длинна инструмента (мм) | 300 |
| Максимальный вес инструмента (кг) | 8 |
| Габариты станка | |
|---|---|
| Высота (мм) | 3200 |
| Занимаемая площадь (Длина × Ширина), мм | 2400× 3500 |
| Вес (кг) | 8500 |
| Потребление, расход | |
|---|---|
| Потребляемая мощность (кВа) | 55 |
| Сжатый воздух: давление/расход (Мра / Nl/min) | 6 / 600 |
| Контроллер | |
|---|---|
| Система ЧПУ | Siemens 840D |
- Система ЧПУ Siemens 840D;
- LCD дисплей 15 ";
- Программный пакет для пятиосевой обработки. Пятиосевая трансформация, пятиосная компенсация инструмента, функция вращения вокруг центра инструмента (RTCP);
- Ethernet интерфейс;
- USB интерфейс;
- Чугунная станина цельной (не сварной) конструкции;
- Главный шпиндель 12 000 об/мин;
- Конус шпинделя BТ-40;
- Обдув конуса шпинделя воздухом;
- Масленая система охлаждения шпинделя;
- Масленая система охлаждения приводов по оси B и С;
- Инструментальный магазин на 24 позиций;
- Роликовые направляющие качения по всем осям;
- Наклонно-поворотный стол Ø 700 мм;
- Освещение рабочей зоны;
- Автоматическая система смыва стружки в рабочей зоне;
- Стружечный конвейер;
- Ящик для хранения инструмента;
- Функция жесткого нарезание резьбы;
- Руководство по эксплуатации;
- Установочные болты & опоры;
- Система смазки;
- Сигнальная лампа;
- Маховик ручной;
- Блокировка двери;
- Трансформатор;
- Ограждение рабочей зоны;
- Оптические линейки по осям (X/Y/Z) & Высокоточные поворотные энкодеры по осям(B/C) производства Renishaw или Haidenhain.
- Пистолет подачи СОЖ;
- Пистолет подачи воздуха;
- Датчик контроля и измерения инструмента Renishaw RTS;
- Датчик обмера детали Renishaw RMP40;
- Комплект оснащения для калибровки осей станка, работает в паре с датчиком RMP40;
- Подача сож через шпиндель 30 или 70 Бар;
- Инструментальный магазин на 30 позиций;
- Главный шпиндель 10 000 об/мин или 18 000 об/мин;
- Система ЧПУ Siemens 828, Heidenhain TNC640, HNC 848.
