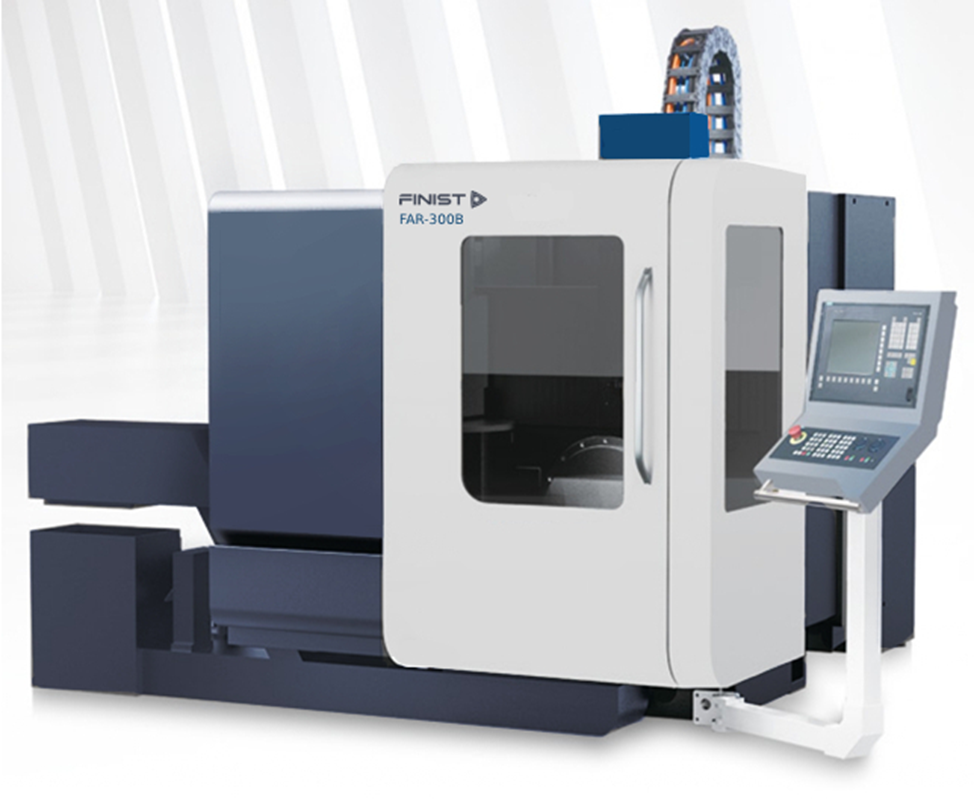

Finist FAR-300B 5-осевой фрезерный обрабатывающий центр ЧПУ
производитель
серия
Станок обладает широкими технологическими возможностями и предназначен для высокопроизводительного выполнения фрезерных и сверлильно-расточных операций при обработке деталей различной степени сложности.

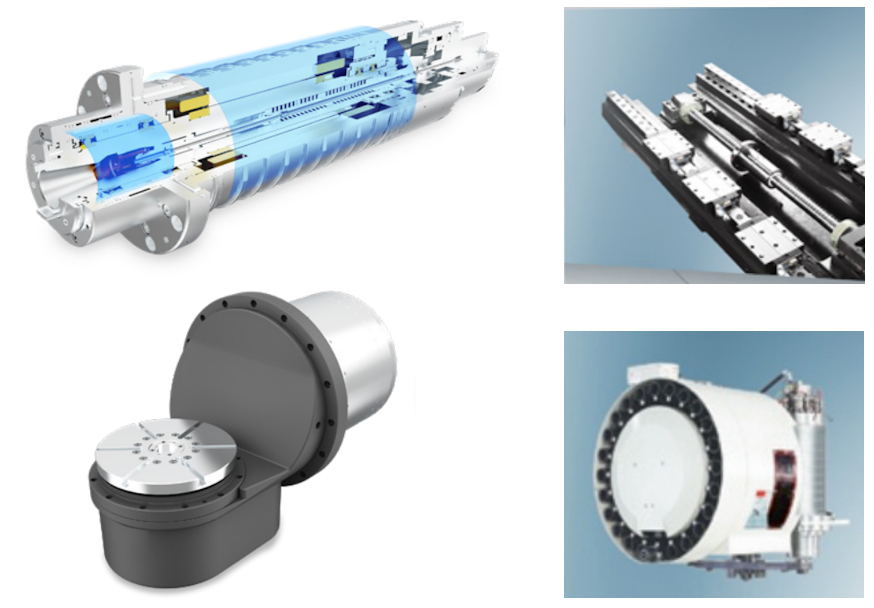

Главный привод
-
Шпиндельный узел обладает высокой жесткостью и мощностью, что позволяет проводить высокопроизводительное фрезерование жесткое нарезание резьбы;
-
Мощность 15 / 19,5 кВт;
-
Частота вращения 24 000/32 000 об/мин;
-
Система масляного охлаждения.
Наклонно-поворотный стол
-
Возможность обработки в пяти осях;
-
Встроенный мотор по осям B и С;
-
Крутящий момент по оси B: 1080 Нм, по оси С: 336 Нм;
-
Максимальный диаметр заготовки: Ø 320 мм;
-
Масляное охлаждение приводов
Роликовые линейные направляющие качения
-
Скорость перемещений X / Y / Z: 36 / 36 / 36 м/мин;
-
Идеальная симметрия двух каналов дорожек качения дает возможность приложения достаточного предварительного натяга, обеспечивая повышенную жесткость направляющих линейного перемещения;
-
Ограниченный износ и долговременная точность обеспечивается отсутствием дифференциального скольжения роликов.
Устройство автоматической смены инструмента
-
Количество позиций инструмента в магазине 24 шт.;
-
Время смены инструмента (от стружки к стружке) 4 с.;
-
Хвостовик инструментальной оправки: BT-30/HSK-E40

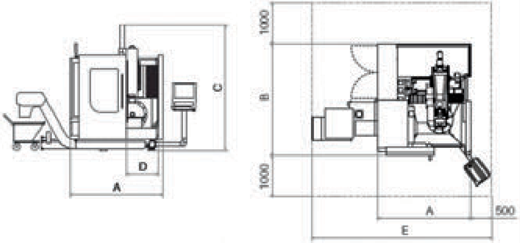

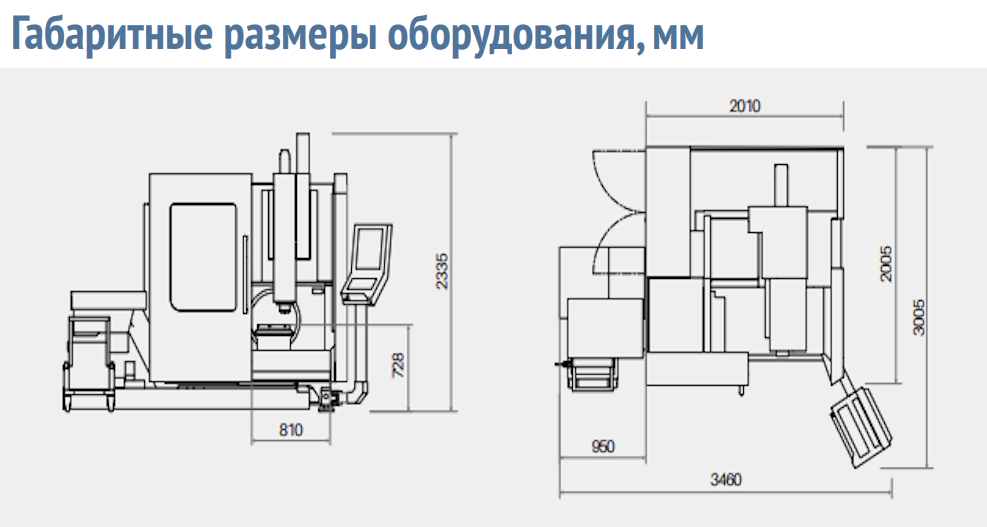

Габаритные размеры оборудования
|
A |
B |
C |
D |
E |
|
2010 |
2005 |
2335 |
820 |
3460 |
| Технологические возможности | |
|---|---|
| Перемещение по осям X\Y\Z (мм) | 420 / 320 / 330 |
| Перемещение по оси B (градус) | -35 / +110 |
| Перемещение по оси С (градус) | 360 |
| Расстояние от пола до поверхности стола | 728 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 100-430 |
| Рабочий стол | |
|---|---|
| Размер поверхности стола (мм) | Ø 320 |
| Максимальная горизонтальная нагрузка (кг) | 150 |
| Максимальная вертикальная нагрузка (кг) | 100 |
| Т-образный паз (мм) | 8 х 10Н8 |
| Главный шпиндель | |
|---|---|
| Максимальная скорость вращения шпинделя (об/мин) | 24 000 |
| Тип конуса | BT-30 |

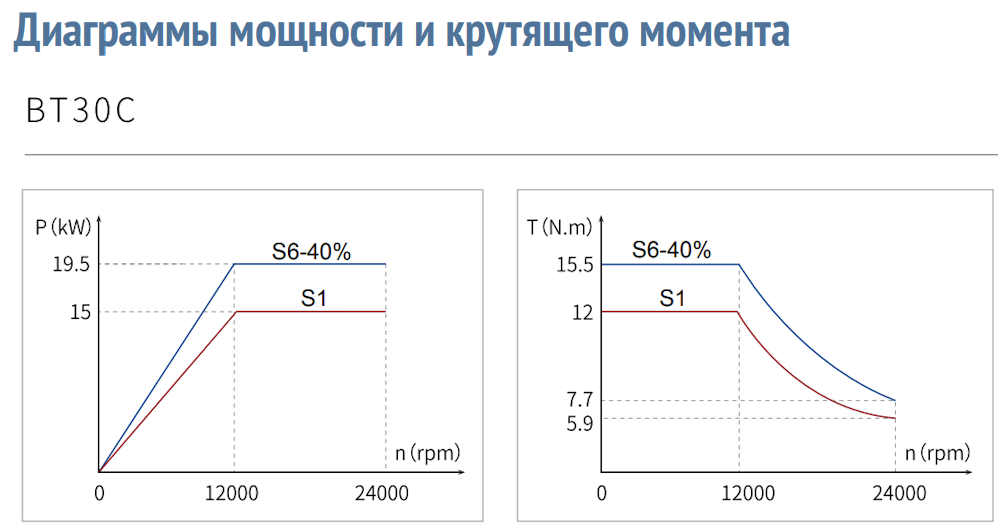

| Мощность двигателя шпинделя (S1/S6), кВт | 15/19.5 |
| Максимальный крутящий момент, Нм | 15.5 |
| Подачи | |
|---|---|
| Скорость перемещений по осям (X/Y/Z), м/мин | 36 / 36 / 36 |
| Максимальная скорость по оси (B/С), об/мин | 130/180 |
| Точность позиционирования по осям (X/Y/Z) ISO10791-4/ GB/T 20957 (мм) | 0,006 |
| Точность повторного позиционирования по осям (X/Y/Z) ISO10791-4/ GB/T 20957 (мм) | 0,004 |
| Точность позиционирования по осям (B/С) ISO10791-4/ GB/T 20957 (сек) | 6 |
| Точность повторного позиционирования по осям (В/С) ISO10791-4/ GB/T 20957 (сек) | 4 |
| Система смены инструмента | |
|---|---|
| Хвостовик инструмента | BT-30 |
| Количество инструментов | 24 |
| Максимальный диаметр инструмента (мм) | Ø65 - Ø125 |
| Максимальная длинна инструмента (мм) | 150 |
| Максимальный вес инструмента (кг) | 3,5 |
| Габариты станка | |
|---|---|
| Высота (мм) | 2335 |
| Занимаемая площадь (Длина × Ширина), мм | 3460 × 3000 |
| Вес (кг) | 4 000 |
| Потребление, расход | |
|---|---|
| Потребляемая мощность (кВа) | 45 |
| Сжатый воздух: давление/расход (Мра / Nl/min) | 6 / 600 |
| Контроллер | |
|---|---|
| Система ЧПУ | Siemens 840D |
- Программный пакет для 5-осевой обработки. 5-осевая трансформация, 5-осная компенсация инструмента, функция вращения вокруг центра инструмента (RTCP);
- Ethernet интерфейс;
- USB интерфейс;
- Чугунная станина цельной (не сварной) конструкции;
- Главный шпиндель 24 000 об/мин;
- Конус шпинделя BТ-30;
- Обдув конуса шпинделя воздухом;
- Масляная система охлаждения шпинделя;
- Масляная система охлаждения приводов по осям B и С;
- Инструментальный магазин на 24 позиции;
- Роликовые направляющие качения по всем осям;
- Наклонно-поворотный стол Ø 320 мм;
- Освещение рабочей зоны;
- Автоматическая система смыва стружки в рабочей зоне;
- Стружечный конвейер;
- Ящик для хранения инструмента;
- Функция жесткого нарезания резьбы;
- Руководство по эксплуатации;
- Установочные болты и опоры;
- Система смазки;
- Сигнальная лампа;
- Маховик ручной;
- Блокировка двери;
- Трансформатор;
- Сплошное ограждение рабочей зоны;
- Оптические линейки по осям X / Y / Z.
- Высокоточные поворотные энкодеры по осям A / C производства Renishaw или Heidenhain.
- Пистолет подачи СОЖ;
- Пистолет подачи воздуха;
- Датчик контроля и измерения инструмента Renishaw OTS16;
- Датчик измерения детали Renishaw OMP40;
- Шпиндель 32 000 об/мин, HSK-E40;
- Станция подачи СОЖ через шпиндель 30 или 70 бар;
- Система ЧПУ Siemens 828, HNC.
