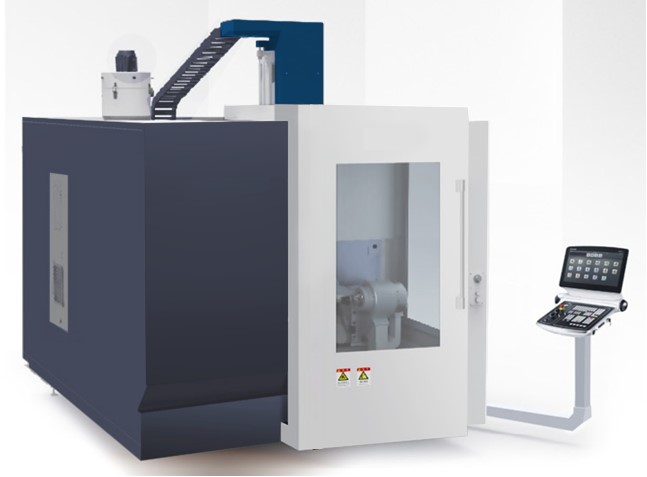

Finist FAR-300AU 5-осевой фрезерный обрабатывающий центр ЧПУ
производитель
серия
Станок спроектирован специально для авиационной промышленности, для обработки образующих поверхностей турбинных лопаток. Оборудование обладает широкими технологическими возможностями и предназначен для высокоточной высокопроизводительной обработки.

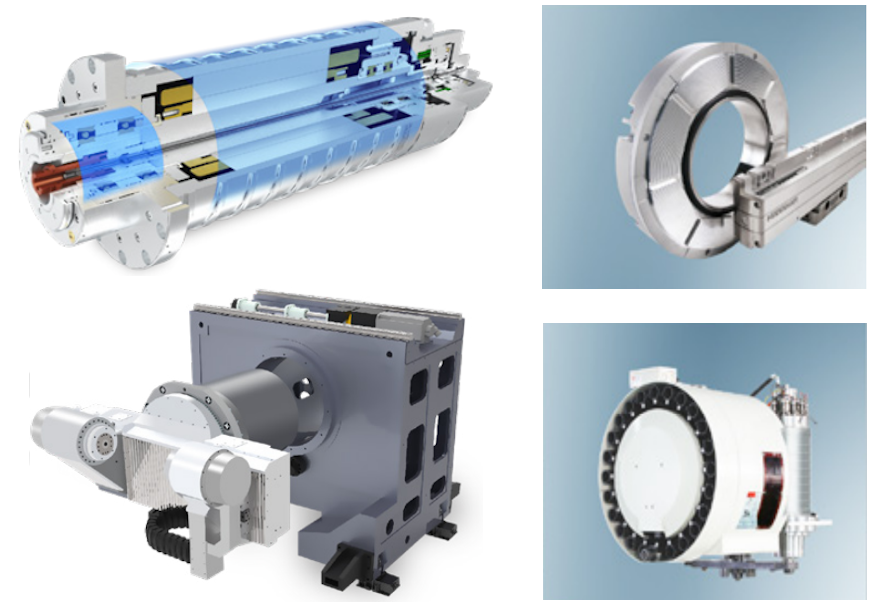

Главный привод
-
Шпиндельный узел обладает высокой жесткостью и мощностью и позволяет проводить высокопроизводительное фрезерование, жесткое нарезание резьбы;
-
Мощность 15 / 18,5 кВт;
-
Частота вращения 18 000 об/мин;
-
Система масляного охлаждения.
Наклонно-поворотный стол
-
Встроенный мотор по осям С и А;
-
Крутящий момент по оси А: 430 Нм, по оси С: 8000 Нм;
-
Максимальный диаметр заготовки: Ø 300 мм;
-
Масляное охлаждение приводов
Роликовые линейные направляющие качения
-
Скорость перемещений X / Y / Z: 36 / 36 / 36 м/мин;
-
Идеальная симметрия двух каналов дорожек качения дает возможность приложения достаточного предварительного натяга, обеспечивая повышенную жесткость направляющих линейного перемещения;
-
Ограниченный износ и долговременная точность обеспечивается отсутствием дифференциального скольжения роликов.
Устройство автоматической смены инструмента
-
Количество позиций инструмента в магазине 24 шт .;
-
Время смены инструмента (от стружки к стружке) 6 с .;
-
Хвостовик инструментальной оправки: HSK-A63

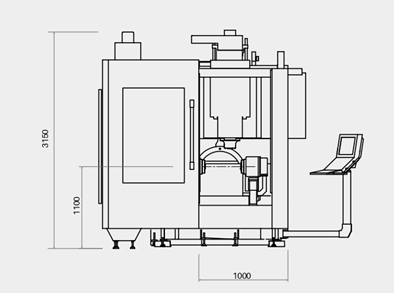

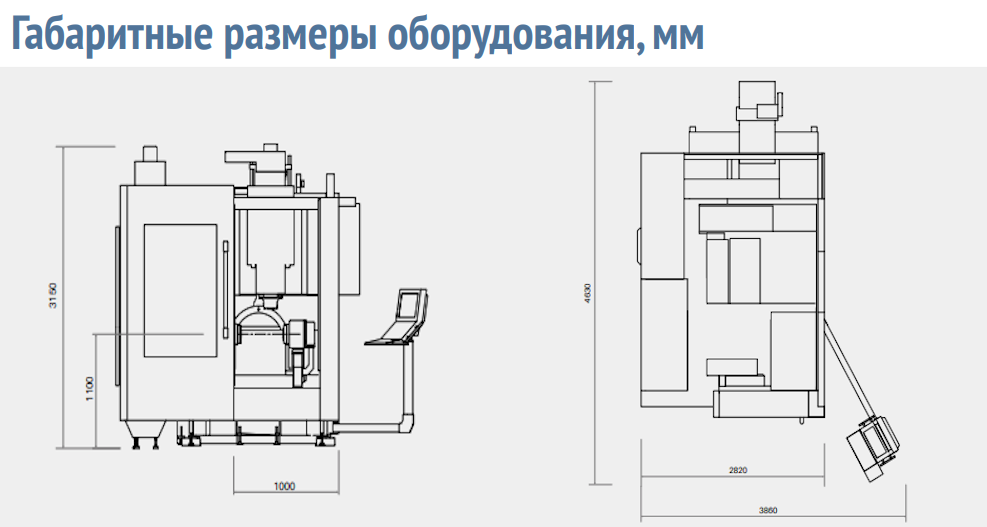

Габаритные размеры оборудования, мм
| Технологические возможности | |
|---|---|
| Перемещение по осям X\Y\Z\А\B\U (мм/град) | 600 /400/400/360˚/±40˚/300 |
| Максимальный диаметр детали (мм) | 300 |
| Максимальное расстояние от торца шпинделя оси А до задней бабки (мм) | 500 |
| Максимальный вес заготовки (включая зажимное приспособление) мм | 100 |
| Расстояние от центра оси А | 80-480 |
| Главный шпиндель | |
|---|---|
| Максимальная скорость вращения шпинделя (об/мин) | 18 000 |
| Тип конуса | HSKA63 |

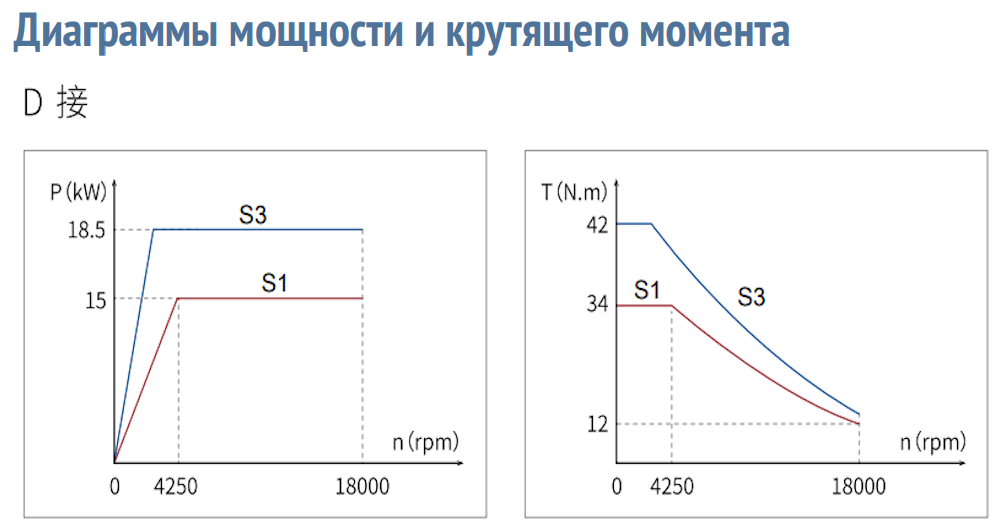

| Мощность двигателя шпинделя (S1/S6), кВт | 15/18.5 |
| Крутящий момент(S1/S6), Нм | 72/88 |
| Подачи | |
|---|---|
| Скорость перемещений по осям (X/Y/Z/U), м/мин | 18 / 24 / 24/10 |
| Максимальная скорость по оси (A/B), об/мин | 200/80 |
| Точность позиционирования по осям (X/Y/Z/U) ISO10791-4/ GB/T 20957 (мм) | 0,007 |
| Точность повторного позиционирования по осям (X/Y/Z) ISO10791-4/ GB/T 20957 (мм) | 0,005 |
| Точность позиционирования по осям (A/B) ISO10791-4/ GB/T 20957 (сек) | 6 |
| Точность повторного позиционирования по осям (A/B) ISO10791-4/ GB/T 20957 (сек) | 4 |
| Система смены инструмента | |
|---|---|
| Хвостовик инструмента | HSKA63 |
| Количество инструментов | 24 |
| Максимальный диаметр инструмента (мм) | Ø78 - Ø150 |
| Максимальная длинна инструмента (мм) | 220 |
| Максимальный вес инструмента (кг) | 8 |
| Габариты станка | |
|---|---|
| Высота (мм) | 3150 |
| Занимаемая площадь (Длина × Ширина), мм | 4630×2800 |
| Вес (кг) | 8000 |
| Потребление, расход | |
|---|---|
| Потребляемая мощность (кВа) | 55 |
| Сжатый воздух: давление/расход (Мра / Nl/min) | 6 / 600 |
| Контроллер | |
|---|---|
| Система ЧПУ | Siemens 840D |
- Система ЧПУ Siemens 840D;
- LCD дисплей 15 ";
- Программный пакет для пятиосевой обработки Пятиосевая трансформация, пятиосная компенсация инструмента, функция вращения вокруг центра инструмента;
- Ethernet интерфейс;
- USB интерфейс;
- Чугунная станина цельной (не сварной) конструкции;
- Главный шпиндель 18 000 об/мин;
- Конус шпинделя HSKA63;
- Обдув конуса шпинделя воздухом;
- Жидкостная система охлаждения шпинделя;
- Жидкостная система охлаждения приводов наклонно-поворотного стола;
- Инструментальный магазин на 24 позиций;
- Роликовые направляющие качения по всем осям;
- Блокировка двери;
- Освещение рабочей зоны;
- Автоматическая система смыва стружки в рабочей зоне;
- Стружечный конвейер;
- Ящик для хранения инструмента;
- Функция жесткого нарезание резьбы;
- Руководство по эксплуатации;
- Установочные болты & опоры;
- Система смазки;
- Сигнальная лампа;
- Маховик ручной;
- Блокировка двери;
- Оптические линейки по осям (X/Y/Z) & Высокоточные поворотные энкодеры по осям(B/А) производства Renishaw или Haidenhain;
- Ограждение рабочей зоны.
- Подача СОЖ через шпиндель 30 или 70 бар;
- Функция Renishaw калибровки осей станка;
- Датчик Renishaw обмера детали;
- Датчик Renishaw обмера инструмента.
Заявка на поставку
Высокоточный фрезерный 5-осевой обрабатывающий центр с чпу модели FAR-300AU
