Установки плазменной резки металла Eckert AGAT
Экономичная облегченная серия портального типа при сохранении высоких технологических параметров плазменной резки, используемая в мелко- и среднесерийном производстве.
Параметры | AGAT |
Ширина резки | 1500, 2000, 2500,3000 мм |
Базовая рабочая длина, максимальная | 6000 мм |
Перемещение по оси Z | 130 мм |
Основная длина рельсового пути | 6000 мм |
Длина секции рельсового пути | 2000 мм |
Скорость позиционирования | 25 000 мм/мин |
Толщина резки кислородным резаком | 100 мм |
Толщина резки плазменным резаком | 0,5-45 мм в зависимости от источника |
Точность позиционирования | ±0,05 мм |
Высота рабочего стола | 740-760 мм |
Hypertherm | Прошивка | Рез с края |
PowerMax 65 | 16 мм | 32 мм |
PowerMax 85 | 20 мм | 38 мм |
HSD 130 XD | 25 мм | 38 мм |
Kjellberg | Прошивка | Рез с края |
PA-S45W | 20 мм | 45 мм |
Конструкция.
-
Двухсторонние сервоприводы АС 12 000 об/мин.
-
Направляющие по оси Х - железнодорожные рельсы, отфрезерованные с точностью 0,05 мм.
-
Направляющие портала независимы от рабочего стола (геометрия установок не подвергается разрегулировке).
-
Перемещение по оси Х - зубчатая рейка с технологией подпружинивания (нет люфта между шестерней и рейкой, что обеспечивает точное перемещение и меньший износ).
-
Перемещение по оси Y - линейные направляющие и зубчатая рейка.
-
Перемещение по оси Z – шарико-винтовая пара.
-
Датчик анти-столкновения горелки с листом.
-
Комплектация источниками Hypertherm PowerMax / Kjellberg PA-S (плазмообразующий газ – воздух).
-
На установку можно установить только одну горелку – это основное отличие данной серии от других установок.
Рабочий стол с зональной вытяжкой.
Независимый рабочий стол с опорными решетками, включая нижнюю более мелкую решетку для защиты от попадания отрезанных элементов в вытяжную ванну. Интеллектуальное управление вытяжными секциями стола включает только ту секцию, над которой в данный момент происходит резка (включен режущий резак).

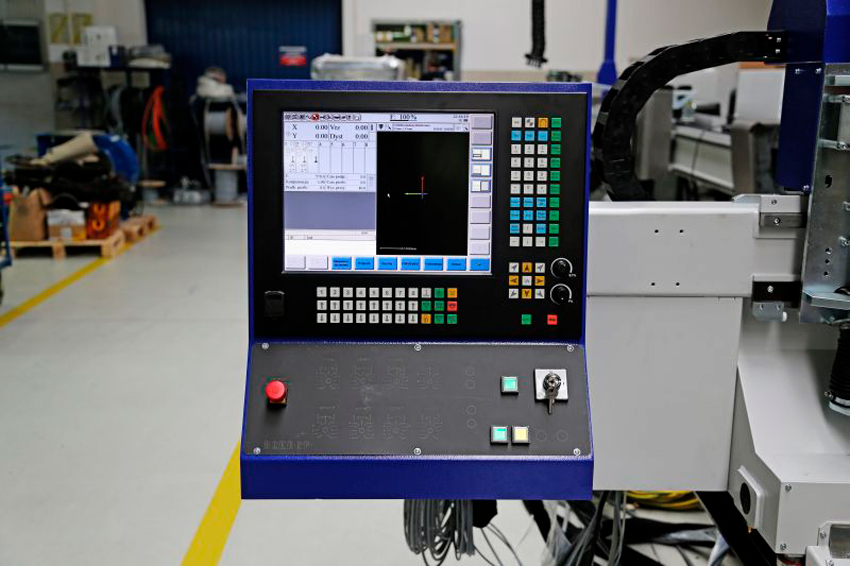

Система ЧПУ ECS 872 (русифицированная). Это современное ЧПУ, обеспечивающее комплексное управление работой установки на базе Windows XP Embedded. Пульт управления выполнен в виде отдельной стойки пылезащищенного исполнения с промышленным цветным 15" TFT дисплеем для индикации рабочих параметров. Все элементы индикации и контроля над системами станка находятся на одном рабочем месте. Такая компоновка позволяет оператору быстро реагировать на возможные сбои и предотвращать их. |
![]() |
Суппорт плазменной головы HD 3000 и плазменная горелка. Установка высоты прошивки на уровне материала (нет проблем с позиционированием на краях или вблизи отверстий). Сохранение постоянных параметров дуги (увеличение срока службы катодов и сопел). Минимизация времени холостых перемещений. Два уровня анти-столкновения и поиска листа. |
![]() |
Продольное ездовое полотно.
Изготовлено из отшлифованных железнодорожных рельсов, которые благодаря своей очень высокой жёсткости и прочности гарантируют безаварийную работу оборудования в течение всего срока эксплуатации. Один ряд ездового полотна снабжён дополнительно конечными выключателями, которые служат для аварийной остановки станка в случае перемещения станка за рабочую зону. Во время работы станка верхняя, а также боковые поверхности ездового полотна чистятся при помощи скреперов.
Источники плазмы Hypertherm PowerMax.
Доступные источники плазменной резки с использованием одного газа (воздух или азот)
Параметры даны для низкоуглеродистой стали. |
![]() |
Фильтровентиляция (опция).
Газы, удаляемые во время работы установки через систему трубопроводов и фильтров, проходят отчистку в установке фильтровентиляции - после чего полностью очищенный от газов и дыма, возникающих в процессе резки воздух пригоден для возвращения в пространство цеха либо в атмосферу. Эффективность очистки > 99,9% при 0,4 мкм и 92 % при 0,1 мкм. Автоматическое очищение фильтров и самодиагностика состояния фильтров с информированием.
Кислородная горелка (вместо плазменной).
Возможность резки до 100 мм (конструкционная сталь). Суппорт имеет электрический привод и роликовые боковые направляющие. К горелке прикреплен электрический автоматический поджиг.
Кислородный суппорт можно опционально оснастить объёмным датчиком расстояния, который предназначен для поддержки неизменного расстояния между горелкой и разрезаемым листовым металлом с точностью ± 0,5 мм.
-
Система ЧПУ CNC ECS 872 15”, русифицированная
-
Стол рабочий с зональной вытяжкой
-
Источник плазмы на выбор
-
Суппорт с плазменной горелкой
-
Направляющие рельсы
-
Суппорт с газовой горелкой для обработки материала толщиной до 100 мм (вместо плазмы).
-
Фильтровентиляция (ФВУ).
-
Роликовая тарелка для резки листов толщиной 0,5 – 2 мм.
-
Различные виды программного обеспечения.
