Координатно-пробивной пресс Tailift HPS 1250X

производитель
Доставка и оплата
Способ оплаты: безналичный расчет.

Доставка:

в течение 10 дней, при наличии товара на складе.
* сроки согласовываются индивидуально

Тел: +7 (495) 647 88 55


Координатно-пробивной пресс HPS 1250X предназначен для пробивки листа из металла размером до 1250х4980 мм (с репозицией) и толщиной до 6,35 мм.

Пресс оснащен системой ЧПУ фирмы Fanuc модели OiPD. Система ЧПУ Fanuc имеет широчайший ассортимент прикладных функций. Интуитивно понятный интерфейс позволяет быстро и оперативно выполнять операции на станке.

Станок модели HPS 1250X спроектирован для обработки листов большого размера при помощи ЧПУ и револьверного инструмента. Вариант расположения инструмента на револьверной тарелке является одним из оптимальных для процесса пробивки. В данной конструкции использованы современные гидравлические компоненты известной фирмы Schneider (Германия).

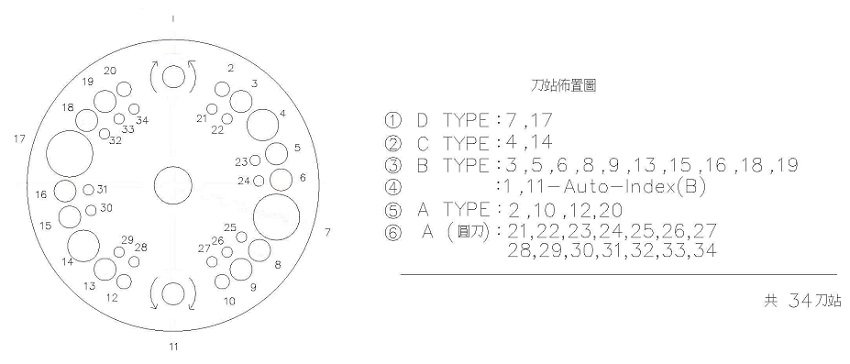

Схема револьверной тарелки на 34 станции


Схема револьверной тарелки на 34 станции


Максимальное усилие (кН) 200
Длина перемещения по X (мм) 2490±10
Длина перемещения по Y (мм) 1250±10
Максимальный размер листа (мм) 1250х4980
Максимальная толщина листа (мм) 6,35
Максимальный вес заготовки (кг) 110
Скорость по оси X (м/мин) 55
Скорость по оси Y (м/мин) 50
Максимальная скорость перемещения (м/мин) 74
Скорость пробивки при шаге 25 мм (уд/мин) 360
Скорость высечки (шаг 1 мм) уд/мин 600
Максимальный диаметр пробивки (мм) 88,9
Количество станций инструмента (шт) 34
Количество индексных станций (тип В) шт 2
Скорость поворота револьверной тарелки (мин-1) 40
Скорость поворота индексной станции (мин-1) 50
Ход ползуна (мм) 0…31
Количество зажимов для листа (шт) 2
Точность пробивки (мм) ±0,1
ЧПУ контроллер (Fanuc) OiPD
Объем оперативной памяти (RAM) кб 512
Электропитание (кВА) 30
Давление сжатого воздуха (бар) 5
Объем масляного бака (л) 250
Вес пресса (кг) 11000

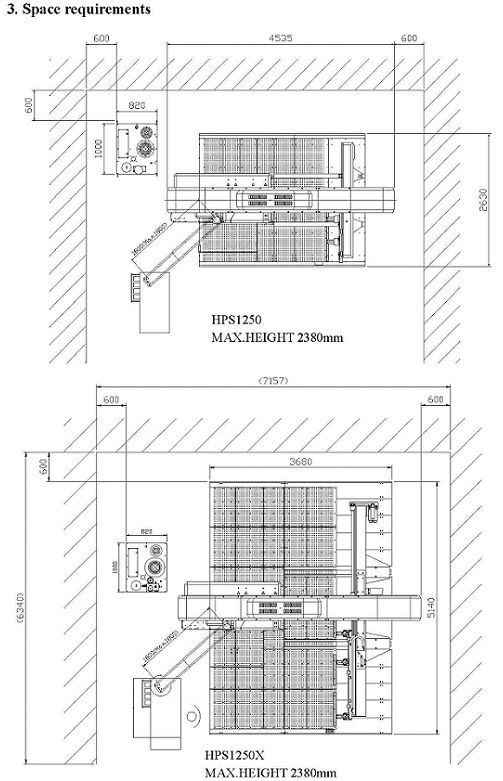

Установочные габариты пресса (мм) 5140 х 3680 х 2380
  • Станина пресса
  • Револьверная тарелка на 34 станции
  • Автоматическая индексная станция типа B
  • Контроллер Fanuc 0iPD
  • Рабочий стол (щетки/шарики)
  • Набор инструментов для обслуживания
  • Антивибрационные опоры
  • Тележка для отходов
  • Подсветка
  • Полная заправка маслом
  • Руководство по эксплуатации на русском языке
  • Система автоматической смазки инструмента
  • ПО CAD/CAM (для Windows)
  • Удлинение стола
  • Пробивной инструмент
