Пресс гидравлический Simpac CSH-160
Пресс CSH-160 предназначен для операций пробивки, формовки листа, выполняемых при помощи штамповой оснастки.
Гидравлический пресс оснащен системой управления с монитором. Система позволяет управлять прессом: регулировка хода ползуна, управление ходом ползуна, регулировка усилием, управление гидравликой. Интуитивно понятный интерфейс позволяет быстро и оперативно выполнять операции на станке.
Ползун пресса приводится в движение рабочим цилиндром со встроенным двухступенчатым поршнем быстрого хода. Подштамповая плита ползуна крепится болтами на ползуне. От поворота она защищена направляющей планкой. Расположение Т-образных пазов в соответствии со стандартом производителя.
Поверхность поршневого штока имеет твердое хромовое покрытие. Бак для гидравлической жидкости расположен в середине станины пресса. Объем гидравлического масла 800 л. Система охлаждения гидравлики – оборотное водяное. Вода в системе охлаждается с помощью вентилятора. Система оснащена фильтром очистки масла. Система оборудована системой подогрева масла в холодное время года. Мощность нагревателя 6 кВт.
Пресс модели CSH-160 спроектирован для достижения высокой производительности при выполнении процесса штамповки. Гидравлическая система позволяет осуществлять регулировку усилия пресса в диапазоне настройки от 15 до 100% номинального усилия.
Установка необходимого усилия пресса осуществляется с пульта управления, который находится на передней стороне пресса. Величину усилия можно видеть на мониторе.
Для осуществления различных технологических требований с пульта управления можно производить также установку на дисплее времени прессования. После нажатия кнопок или нажатия ножной педали ползун начинает двигаться вниз с ускоренной скоростью до определенной величины длины хода, далее ползун начинает двигаться с рабочей скоростью. После осуществления технологической операции ползун возвращается в исходное положение. С пульта управления можно также устанавливать время прессования (выдержка установленного усилия в течении установленного времени, до 10 мин.).

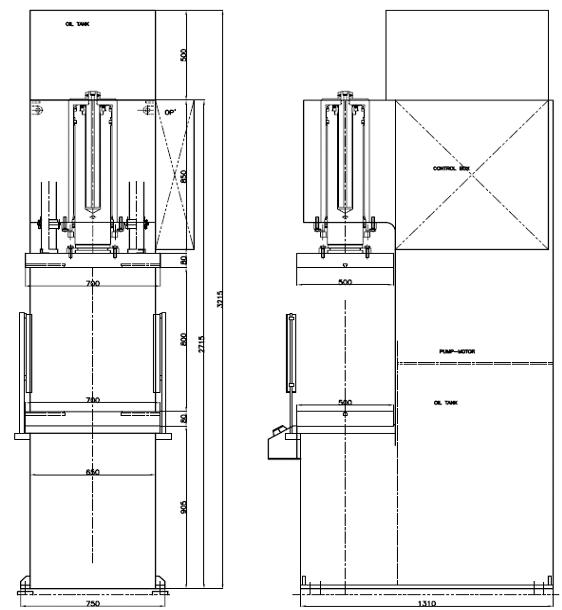

Схема аналога пресса CSН-160
Усилие пресса (тс) | 160 |
Грузоподъемность ползуна(с верхней частью штампа) тс | 5 |
Скорость ползуна(вниз-вверх) мм/с | 200 |
Рабочая скорость при прессовании (мм/с) | 21,5 |
Размер ползуна (мм) | 800х800 |
Открытая высота (расстояние между столом и ползуном в верхней точке) мм | 800 |
Ход ползуна (мм) | 500 |
Размер стола (мм) | 800х800 |
Мощность (кВт) | 14 |
Масса (ориентировочно) кг | 7 700 |
Длина (ориентировочно) мм | 1 900 |
Ширина (ориентировочно) мм | 1 600 |
Высота (ориентировочно) мм | 4 200 |
- Система управления
- Гидравлика
- Система смазки
- Автоматическая регулировка скорости хода ползуна
- Регулировка хода ползуна
- Регулировка усилия пресса
- Индикатор положения ползуна
- Фото-электронная система защиты от попадания рук оператора во время движения ползуна.
- Управление ходом ползуна
- Счетчик ходов ползуна
- Комплект эксплуатационных и смазочных материалов
- Техническая документация на русском языке
- Гидравлическая подушка
- Система быстрой смены штампа и установка нового. Система состоит из: подъемника штампов; гидроцилиндра для толкания штампа в рабочую зону пресса и пневмозажимов
