Станки с автоматической сменой инструмента
О чем эта статья
Автоматизированные программируемые станки могут самостоятельно изготовить деталь сложной формы по заданному алгоритму. Технологический цикл состоит из нескольких этапов, на каждом из которых используется отдельный инструмент. В простых станках смену инструмента выполняет оператор, а в устройствах с автоматической сменой инструмента (АСИ) вмешательство человека не нужно.
ГК «Финвал» предлагает покупателям программируемые обрабатывающие центры с автоматической сменой инструмента. Эти станки с ЧПУ могут обрабатывать заготовки разными резцами и фрезами, не прерывая технологический цикл для установки нового режущего инструмента оператором.
Возможности
В устаревших фрезерных и токарных станках техник менял рабочий элемент вручную. Для этого цикл производства останавливался, что приводило к потере времени.
В новых обрабатывающих центрах с цифровым управлением используются модули АСИ. Они устанавливают нужное сверло, фрезу, резец, развёртку и любой другой необходимый инструмент согласно программе без остановки цикла обработки. Все необходимые инструменты заранее устанавливаются в инструментальный магазин станка и подаются в рабочую зону на определенном этапе работы станка.
Процесс настройки и использования включает такие этапы:
- Выбор резцов, фрез, сверл и шлифовальных головок согласно технологической карте обработки заготовки.
- Установка в инструментальный магазин станка или револьверную головку в заданной последовательности.
- Настройка вылета.
- Кодирование для автоматической замены по программе.
- Замена по мере износа или поломки.
Сенсоры оборудования отслеживают состояние режущих инструментов и в случае выхода за пределы допусков останавливают цикл обработки. Оператор заменяет инструмент или пластину и возобновляет работу. В некоторых моделях и этот процесс автоматизирован, замена производится из запаса в обойме.
Преимущества станков с автоматической сменой инструмента
- увеличивается точность обработки;
- уменьшается трудоемкость операций и доля ручного труда;
- сокращается цикл изготовления детали;
- исключаются ошибки, связанные с человеческим фактором.
Всё перечисленное влияет на себестоимость процесса изготовления. Благодаря уменьшению затрат завод может снизить цену на продукцию и получить конкурентное преимущество или увеличить рентабельность работы.
Виды автоматической смены инструмента
- вращение револьверной головки;
- подача из магазина в шпиндель;
- подача и крепление в шпинделе роботом.
В складской программе ГК «Финвал» предлагаются фрезерные обрабатывающие центры с АСИ следующих моделей:

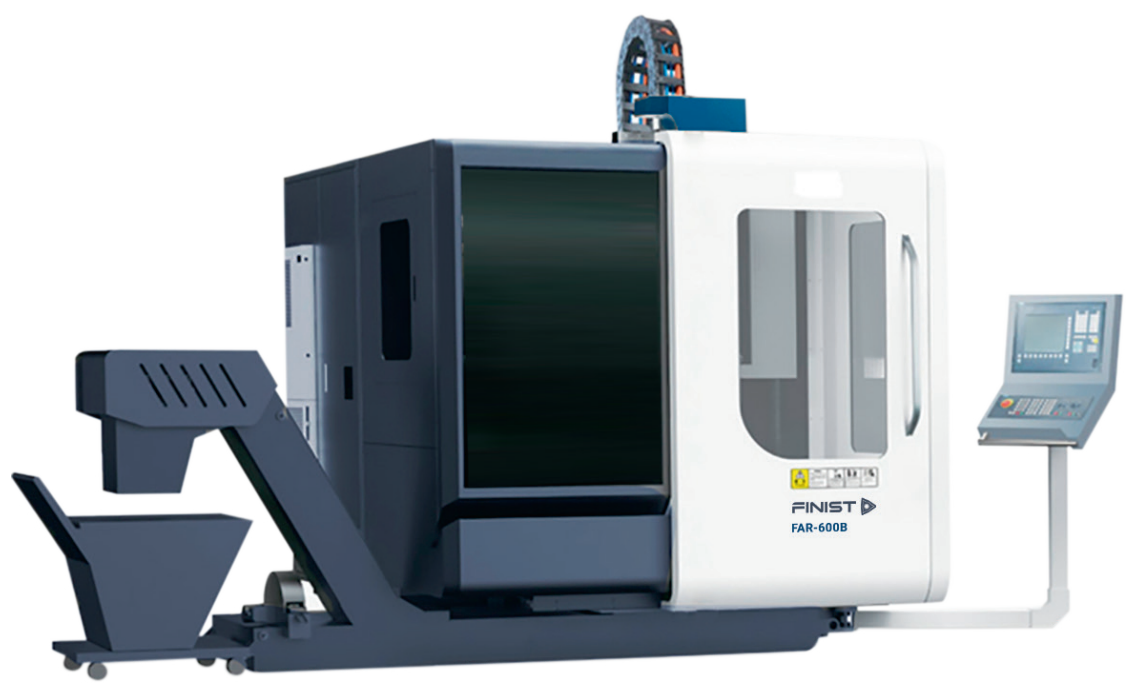

- Высокоточный фрезерный 5-осевой обрабатывающий центр с ЧПУ модели FAR-600B (магазин на 24 инструмента, хвостовик BT-40/HSK-A63);
- Фрезерный 5-осевой обрабатывающий центр с ЧПУ FINIST FAU-60 (магазин на 30 инструмента);
- Вертикально-фрезерный обрабатывающий центр FINIST FVA-950 С ЧПУ (рычажный механизм, магазин на 24 инструментов, хвостовик ВТ 40);
- Вертикально-фрезерный обрабатывающий центр FINIST FVC-1055 С ЧПУ (рычажный механизм, магазин на 24 инструментов, хвостовик ВТ 40);
- Вертикально-фрезерный обрабатывающий центр LITZ CV-800 С ЧПУ (рычажный механизм, магазин на 24 инструментов, хвостовик ВТ 40);
- Вертикально-фрезерный обрабатывающий центр LITZ CV-1000 С ЧПУ (рычажный механизм, магазин на 24 инструментов, хвостовик ВТ 40);
- Вертикально-фрезерный обрабатывающий центр LITZ CV-1200A С ЧПУ (рычажный механизм, магазин на 24 инструментов, хвостовик ВТ 40).
Когда производится автоматическая смена инструмента на станках с ЧПУ
Замена инструмента во время обработки на оборудовании с программным управлением производится в соответствии с заложенным алгоритмом. Это происходит в таких случаях:
- переход от одного вида операции обработки детали к другому;
- изменение качества обрабатываемой поверхности;
- замена износившегося или поломанного инструмента.
