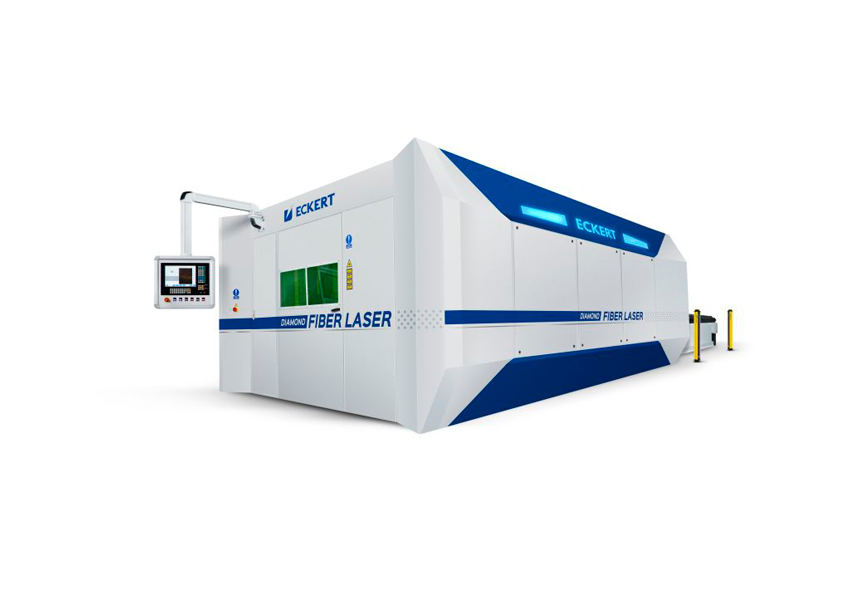

Установки оптоволоконной лазерной резки Diamond Fiber - самые современные установки, в которых прохождение светового пучка от резонатора до режущей головки осуществляется при помощи оптоволоконного кабеля.

Компания ECKERT получила золотую медаль на Международной ярмарке в Познани за внедрение лазерной установки DIAMOND на выставке Mach-Tool 2010, и затем каждый год награждалась золотыми медалями и почетными наградами за качество исполнения и нововведения в данной области.

Преимущества оптоволокна

  • Оптоволоконный кабель позволяет передавать пучок без каких-либо помех и потерь энергии.

  • Источник лазера «Fiber» потребляет на 70% энергии меньше, чем источник лазера «CO2» и рассчитан на 100 000 часов работы. В течение этого времени не предусматривается какой-либо уход или замена эксплуатационных элементов.

  • Лазерный пучок обладает десятикратно более короткой длиной волны (1,07 m), чем у лазера CO2, благодаря чему лучше поглощается разрезаемым материалом, что дает возможность увеличения рабочей скорости.

  • Более высокая плотность энергии, а также более длинное фокусное расстояние устраняют эффект обратной рефлексии и дают возможность обработки таких материалов как алюминий, медь и ее сплавы.




Конструкция

DIAMOND FIBER - это оборудование, имеющее компактную конструкцию, которая ввиду ее целостности обеспечивает простоту транспортировки оборудования. Основание изготовлено из стальных профилей, гарантирующих высокую жесткость конструкции, а также работу без вибрации при очень высоких ускорениях портала. Перемещения портала осуществляются при помощи высокоточных реечных передач защищенных от попадания продуктов резки специальными кожухами. Сервоприводы АС с планетарными передачами, а также микропроцессорным управлением представляют собой сервомеханизмы, управляющие рабочими осями. Высокие параметры приводов гарантируют высокие скорости перемещения по каждой из осей.

Основная установка включает в себя столы, на которых происходит резка, портал, систему смены столов, систему охлаждения, подачи газов, секционированную систему дымоудаления, защитное ограждение, конвейер сбора отходов. Образующийся в процессе резки шлак, а также мелкие отходы, удаляются при помощи находящегося в нижней части стола скребкового конвейера. Благодаря применению конвейера рабочее место не нуждается в периодической очистке рабочего стола.


Двухпозиционный загрузочный стол челночного типа.

Быстрая смена столов от ЧПУ и работа без потери времени на удаление готовых деталей и отхода, загрузку нового листа. Стол оснащен зональной системой дымоудаления с автоматическим переключением зон. Система обеспечивает подключение к вытяжной системе только той зоны, в пределах которой находится резак. Такое решение позволяет уменьшить требования к производительности фильтровентиляционной системы, и достигнуть максимальной эффективности дымоудаления.




Резонатор IPG PHOTONICS  Fiber YLS

Источник лазера Fiber YLS- волоконный генератор, установленный в шкафу небольшого размера (модуль). Корпуса модулей универсальны, что позволяет последовательно увеличивать мощность излучения световой энергии до 6 кВт, добавляя очередные модули по 500W. Модульная конструкция обеспечивает бесперебойную работу общего генератора в случае аварии одного из модулей. Общий поток (пучок) энергии можно разделить на две и более режущих головки. Источник лазера рассчитан на 100 000 часов работы без необходимости сервисного обслуживания.



 Резонатор IPG PHOTONICS Fiber YLS

Технические характеристики

Параметр YLR-1кВт YLS-2кВт YLS-3кВт YLS-4кВт YLS-5кВт YLS-6кВт
Мощность (Вт) 1000 2000 3000 4000 5000 6000
Мощность охладителя (кВт) 2,1 4,2 6,4 8,5 10,4 12,6
Подключаемая мощность (кВт) 3,1 6,1 9,1 12,1 15,1 18,2
Толщина по черной стали (мм) 10 15 18 20 22 25
Толщина по нерж.стали (мм) 4 8 10 12 15 20
Толщина по алюминию (мм) 4 8 10 12 15 15

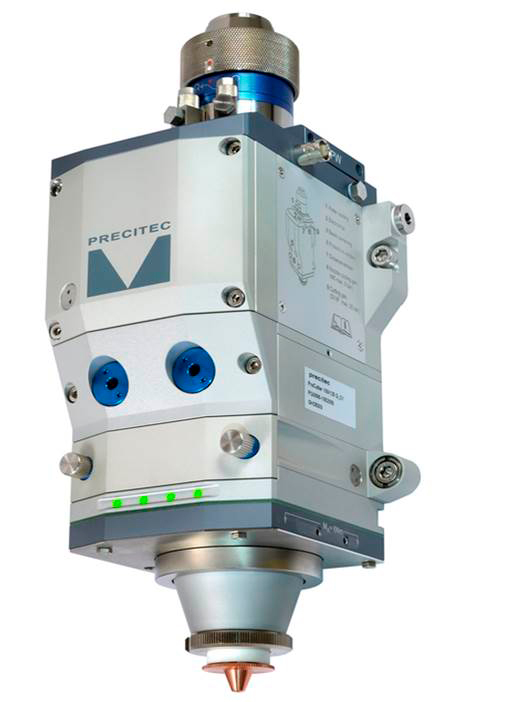

 Режущая головка Preciteс Procutter

Головка снабжена комплексным сенсорным датчиком высоты, системой регистрации сигналов об ошибках в случае столкновения, повреждения пучка, либо похожих проблем в заданной области, а также магнитным датчиком. Головка обеспечивает быстрое изменение фокуса, благодаря функции точной центровки положения.

 Режущая головка Preciteс Procutter

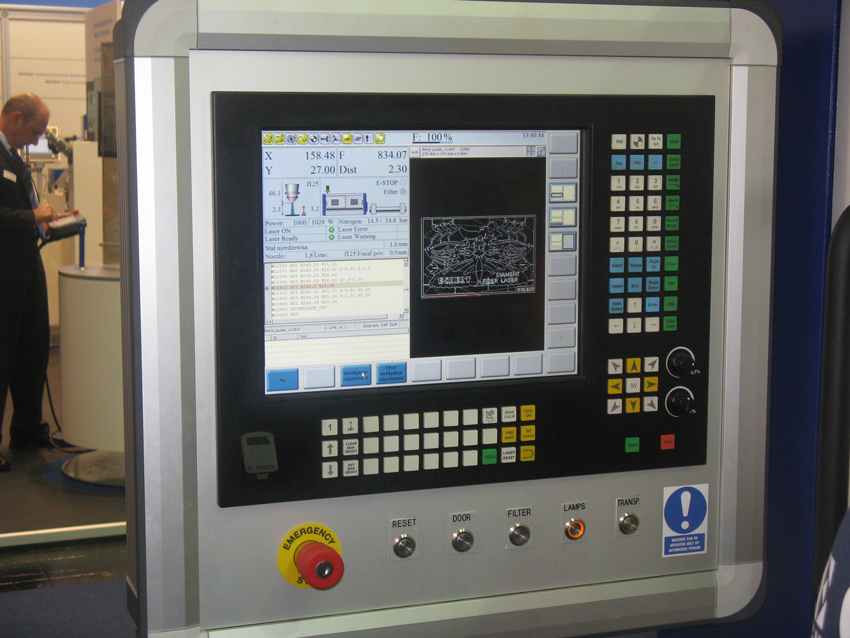

 Cистема ЧПУ ECS Laser 872 (русифицированная) и программное обеспечение Lantek EXPERT II

Это современное ЧПУ, обеспечивающее комплексное управление работой установки на базе Windows XP Embedded. Пульт управления выполнен в виде отдельной стойки пылезащищенного исполнения с промышленным цветным 15" TFT дисплеем для индикации рабочих параметров. Все элементы индикации и контроля над системами станка находятся на одном рабочем месте. Такая компоновка позволяет оператору быстро реагировать на возможные сбои и предотвращать их.
Программное обеспечение с функцией AutoNesting при использовании копирования, перемещения, вращения, примыкания и др. позволяет легко и быстро написать программу с максимальной точностью. Позволяет также работать с  файлами в форматах DXF, DWG, IGES и т.д.



 Cистема ЧПУ ECS Laser 872 и программное обеспечение Lantek EXPERT II

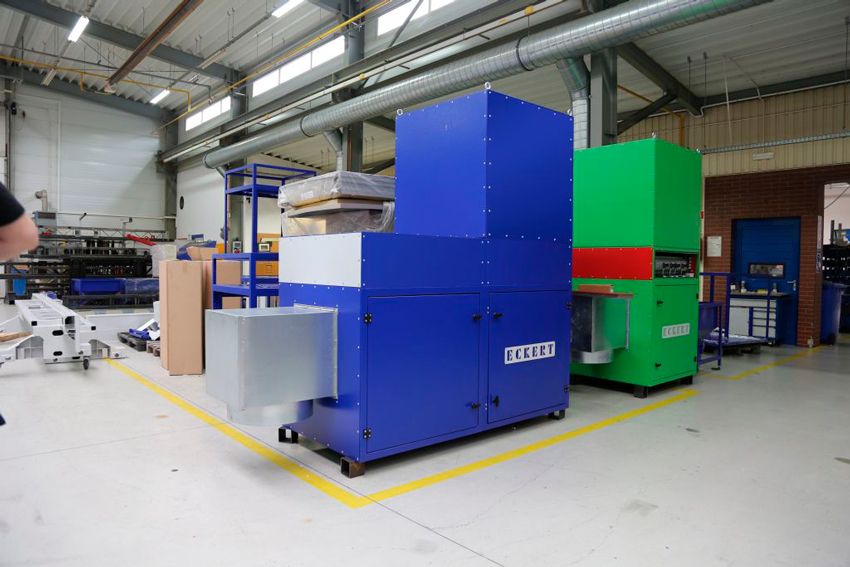

 Фильтровентиляционная установка (ФВУ)

Обеспечивает полную очистку продуктов горения. Для обеспечения бесперебойной работы установки, фильтры автоматически очищаются. Микропроцессор Simatic S7 позволяет проверять текущее состояние картриджей фильтра, и заранее информировать оператора о необходимости их замены или неполадках в системе. Установленный фильтр KemTEX® с мембранами PTFE обеспечивает эффективность очистки выше, чем 99,9% при 0,4 μm и 92 % при 0,1 микроне

 Фильтровентиляционная установка (ФВУ)


Линейные приводы (опция)

Линейные приводы не имеют люфтов, благодаря чему достигается высочайшая точность обработки. Данные приводы также характеризуются возможностью лучших ускорений и проездных скоростей, что влияет на путь торможения станка и на скорость резки. Отсутствие зубчатых реек и колёс исключает консервацию и уход за ними.

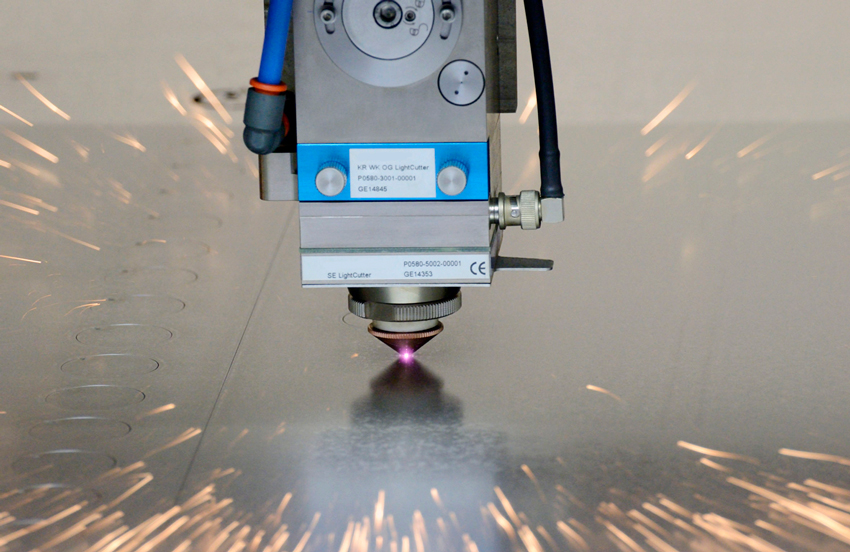

 Cистема контроля прошивки PCS (PIERCING CONTROL SYSTEM) (опция)

Это инновационная система на базе  электрооптического анализа цвета и температуры места прошивки. С помощью полученных данных, управление LPM (Laser Power Monitor) осуществляет контроль над эмиссией пучка лазера и предотвращает микровзрывы в процессе прошивки, а также ограничивает появление окалины на верхней и нижней поверхности материала.
Система PCS импульсно подбирает соответствующую мощность пучка и время прошивки для конкретного типа материала. В результате время прошивки уменьшается в несколько раз, происходит значительная экономия ресурсов и увеличение срока службы расходных материалов, повышается качество обработки




 Cистема контроля прошивки PCS (PIERCING CONTROL SYSTEM) (опция)


Система мониторинга зоны резания (опция)

Представляет собой промышленные камеры, установленные внутри кабины и в зоне челночного стола, а также дополнительный монитор на стойке ЧПУ для визуализации рабочего процесса. Данное решение позволяет полностью контролировать процесс обработки без его прерывания.


Автоматическое вакуумное устройство загрузки листа MANULIFT (опция)

Облегчает и ускоряет процесс загрузки листа. Предназначен для захвата листов размером 1500 x 3000 мм и толщиной от 0,5 до16 мм.


Система автоматической загрузки/разгрузки листов (опция)

Облегчает процесс загрузки/выгрузки листа, устраняя необходимость ручной манипуляции с заготовками, а также систематизирует процесс обработки в зависимости от толщины и типа материала.









Приводы установки Сервоприводы АС
Рабочая зона, мм 1500х3000, 2000х4000, 2000х6000
Ход по оси Z, мм 115
Макс.скорость перемещения по осям (X,Y), м/мин 120
Точность позиционирования, мм ±0,03
Мощность резонатора, кВт 1-6
  • Система ЧПУ CNC ECS 872 15”, русифицированная

  • Стол рабочий со сменными паллетами

  • Резонатор оптоволоконный IPG Photonics различной мощности

  • Транспортер для удаления мелких деталей и крупных кусков окалины в специальный контейнер

  • Программное обеспечение Lantek Expert II с автонестингом

  • Охладитель (чиллер)

  • Фильтровентиляционная установка с комплектом воздуховодов

  • Режущая головка Preciteс Procutter

  • Сенсор высоты и датчик анти-столкновения

  • Система защиты оператора в зоне загрузки и разгрузки

  • Дистанционное сервисное обслуживание

  • Линейные приводы

  • Динамическая головка (автофокус)

  • Система активного контроля пробивания (PCS)

  • Система мониторинга процесса резки и пространства рабочего стола

  • Система гашения пыли для фильтровентиляции

  • Автоматическое вакуумное устройство загрузки листа MANULIFT

  • Система автоматической загрузки/разгрузки листов
