Шлифовальный станок с ЧПУ RUTAS — это универсальная быстропереналаживаемая машина, предназначенная для наружного и внутреннего шлифования деталей с элементами резьб.

Применение:

  • червячные фрезы (максимальный модуль 10 мм), фрезы для коронных колес, торцовых фрезы, многозубые фрезы с коническим профилем;
  • цилиндрические гладкие протяжки с прямыми и спиральными канавками, круговые и спиральные;
  • Шлифование обычных червяков и резьб;
  • Метчики, валы подач микромеханизмов, червячных передач для лифтов, крупношаговых ходовых винтов для компрессоров, прототипов;
  • Внутреннее шлифование гаек шарико-винтовых пар, рулевых механизмов, резьбовых калибров и т. д.

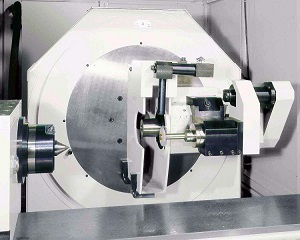

Шлифовальная головка, подготовленная для обработки наружных поверхностей

  • Размеры колеса: 400 х 40 х 203 мм.
  • Возможность шлифования резьб без ограничений по углу спирали и шагу: все типы червячных профилей; все типы профилей резьб, метчики и фрезы.

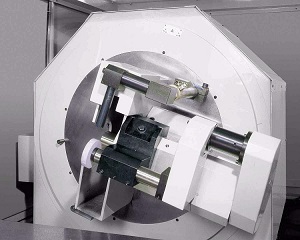

Шлифовальная головка, подготовленная для обработки внутренних поверхностей

  • Диаметр обрабатываемых отверстий до 250 мм.
  • Различные сменные электрошпиндели с частотой от 30.000 до 60.000 об/мин в зависимости от размеров отверстия.

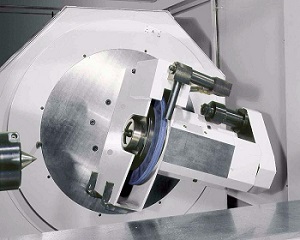

Шлифовальная головка, подготовленная для заточки червячных фрез

  • Электрошпиндель мощностью 11 кВт с частотой вращения до 3000 об/мин.
  • Минимальный диаметр круга 45 мм.
  • Возможность заточки червячных фрез различного профиля.
  • Автоматизированное вычисление профиля круга и траектории инструмента для правки.
  • Шпиндель также может вращаться от двигателя главного движения.
Расстояние между центрами (мм) 1000
Высота центров (мм) 200
Диаметр наружной фрезы макс. (мм) 256
Диапазон шагов резьб (мм) От 0,1 до 120
Точность шлифования (мм) 0,002
Точность шага шлифования (мм) 0,002
Вес заготовки макс. (кг) 200
Мощность привода наружного шлифования (кВт) 24
Мощность привода внутреннего шлифования (кВт) 7,5
Общая мощность (кВт) 42
Габаритные размеры прим. (мм) 4420 х 2075 х 2200
Вес нетто прим. (кг) 9400
Список базовой комплектации формируется по техническому заданию заказчика.
Список дополнительных опций формируется по техническому заданию заказчика.
