Четырехвалковая гидравлическая листогибочная машина с ЧПУ DAVI (Италия) MCВ 2539

производитель
Доставка и оплата
Способ оплаты: безналичный расчет.

Доставка:

в течение 10 дней, при наличии товара на складе.
* сроки согласовываются индивидуально

Тел: +7 (495) 649 80 55

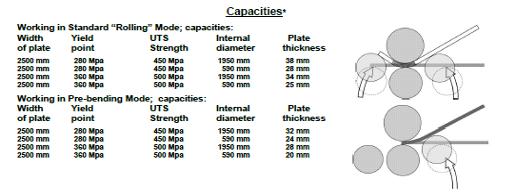

Машина МСВ 2539 предназначена для гибки (вальцовки) листа из металла толщиной 25 мм (предел текучести 360 Мра, предел прочности 500 Мра) на длине до 2500 мм и диаметра обечайки 590 мм. Для обеспечения точности, надежности и быстрой работы в течение длительного времени применяется система “Roll-by-wire”. Значение – работа всей системы через цифровые сигналы вместо множества реле и контактов.

Станок оснащен современной системой ЧПУ модели DAVI Easy-S Control. Для гибки большого количества одинаковых листов, одинакового диаметра, оператору необходимо просто нажать пусковую кнопку и вся последовательность перемещений будет автоматически и точно выполнена ЧПУ (для улучшения результатов могут быть введены разные типы материалов, изменение диаметра, ручная коррекция). Интуитивно понятный интерфейс позволяет быстро и оперативно выполнять операции на станке.

4-х валковые машины – это наиболее точные, легкие в управлении машины с увеличенной скоростью гибки листа, имеющие помимо этого следующие преимущества:

  • возможность гибки плоских краев минимальной длины(великолепная предварительная гибка листа), благодаря прижимному валку
  • весь лист может быть обработан за один проход, при пониженной мощности, включая предварительную гибку с обоих краев
  • нет необходимости осуществлять подгибку краев перед началом гибки (как это требуется на 3-х валковой машине)
  • возможность осуществления подгибки замыкающих краев в автоматическом режиме
  • нет необходимости удалять лист, поворачивать его и повторно загружать в машину (как это требуется на 3-х валковой машине)
  • лист подается горизонтально (не наклоняется как на 3-х валковой машине).
  • лист постоянно выравнивается по отношению к опорному валку, (предотвращая не сопоставимое конечное состояние детали)


Общие характеристики оборудования

Модель МСВ 2539 имеет конструкцию направляющих качения, что обеспечивает меньший торец подгибки листа, сжатие диаметра обечайки 1,1 раз диаметра верхнего валка. Машина всегда оснащается ЧПУ,так как лист постоянно находится под контролем, зажатый между верхним и нижним валком, пока обработка не окончена - устраняется сдвиг листа.

4-х валковая машина обычно на 50-80% быстрее и более производительна, чем 3-х валковая машина.

4-х валковая конструкция подходит для тех, кто:

  • предпочитает работать при помощи ЧПУ, с меньшей зависимостью от опыта оператора
  • первый раз работает с валковой машиной, так как это самая легкая машина в эксплуатации
  • работает с неопытным оператором
  • ищет высокую продуктивность с увеличением прибыли
  • ищет хорошую точность и улучшение качества

Схема работы направляющих качения, образование минимального торца и диаметра обечайки

mco_2533_2a.jpg mco_2533_2b.jpg mco_2533_2c.jpg

Схема вальцовки на 4-х валковой машине


Кол-во валков (шт) 4
Диаметр верхнего валка (мм) 390
Диаметр нижнего зажимного валка (мм) 370
Диаметр боковых валков (мм) 310
Подающие валки (шт) 2 (верхний и нижний зажимные валки)
Гидравлические двигатели (шт) 2 независимых гидродвигателя
Коррекция на скорость автоматическая (гидравлическая)
Скорость гибки (м/мин) 5
Перемещения валков гидравлическое
Усилие зажима предварительно устанавливаемое для любой толщины
Электропитание 400 Вольт, 3 фазы, 50 Гц
Установочная мощность (HP) 40
Материал валка высокопрочный, кованая углеродистая сталь
Закалка вальца закалены (опция) до 50-62 HR Rockwell C
Масса (кг) 14800
Длина (ориентировочно) мм 5600
Ширина (ориентировочно) мм 2500
Высота (ориентировочно) мм 2500
  • 4-х валковая гидравлическая листогибочная машина модели “MCВ 2539” 2500 x38 мм
  • Валки с закаленной поверхностью (50-62 HR)
  • Пакет конусной гибки
  • ЧПУ уровня: DAVI Easy-S Control
  • Сертификат соответствия CE
  • Полная заправка маслом
  • Руководство по эксплуатации на русском языке
  • ЧПУ DAVI Easy-Roll
  • Верхняя гидравлическая поддержка 6 тонн 3500 мм макс.диаметр
  • Боковая гидравлическая поддержка 2,5 тонны
